IMU无线系统设计

在之前的博客中,已经对IMU的工作原理以及姿态结算方法进行了具体介绍,当时也设计了一个简单的有限姿态采集系统。在后来使用中发现,通过有线连接的IMU姿态采集系统,在运动过程中线缆连接处不可避免的会出现接触不良的情况,导致经常出现连接中断与数据丢失。因此在之前的基础上,设计了一套无线姿态传感系统,本文将主要介绍硬件设计的基本方案。

无线IMU硬件设计

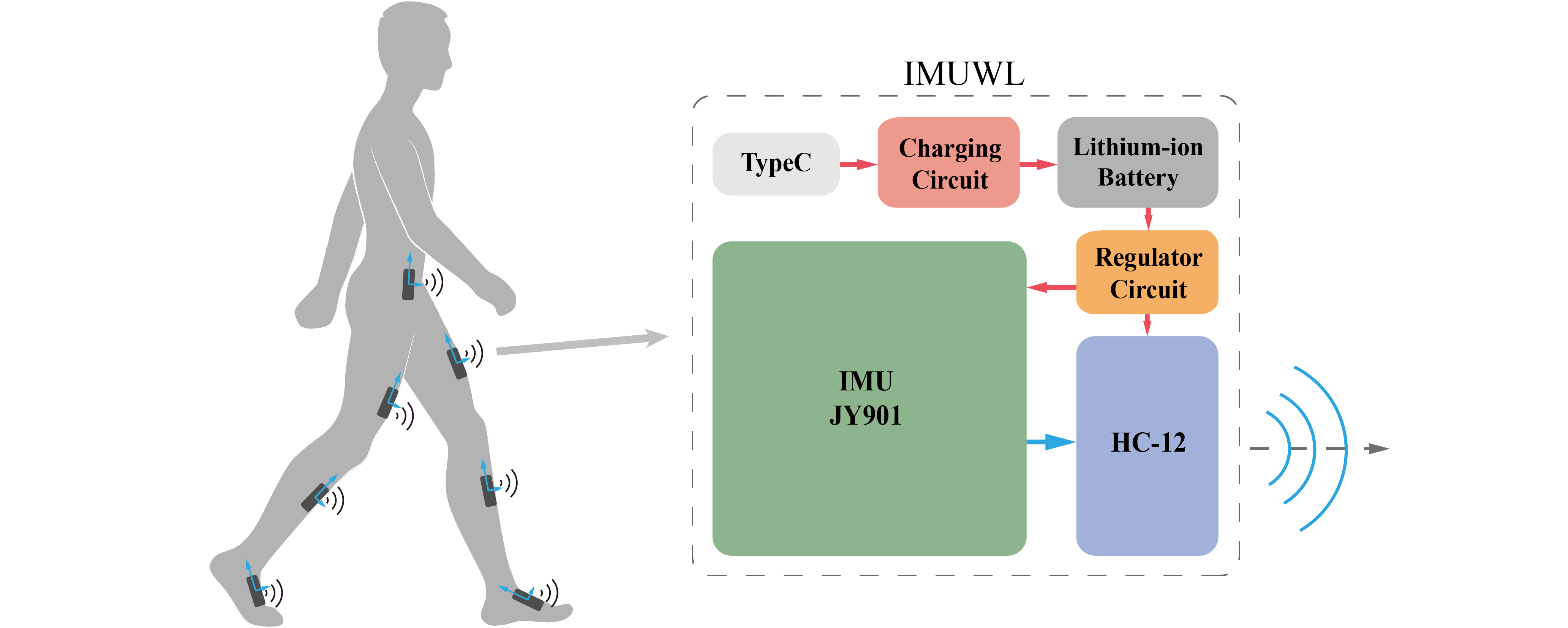

无线IMU姿态测量模块主要有五部分组成:锂电池、锂电池充电管理模块、锂电池输出稳压模块、维特智能的JY901以及汇承的HC-12无线通信模块,系统结构框图如上所示。为了方便佩戴,该传感器计划设计成较小的尺寸体积,长宽初步定为20*30mm。

IMU模块

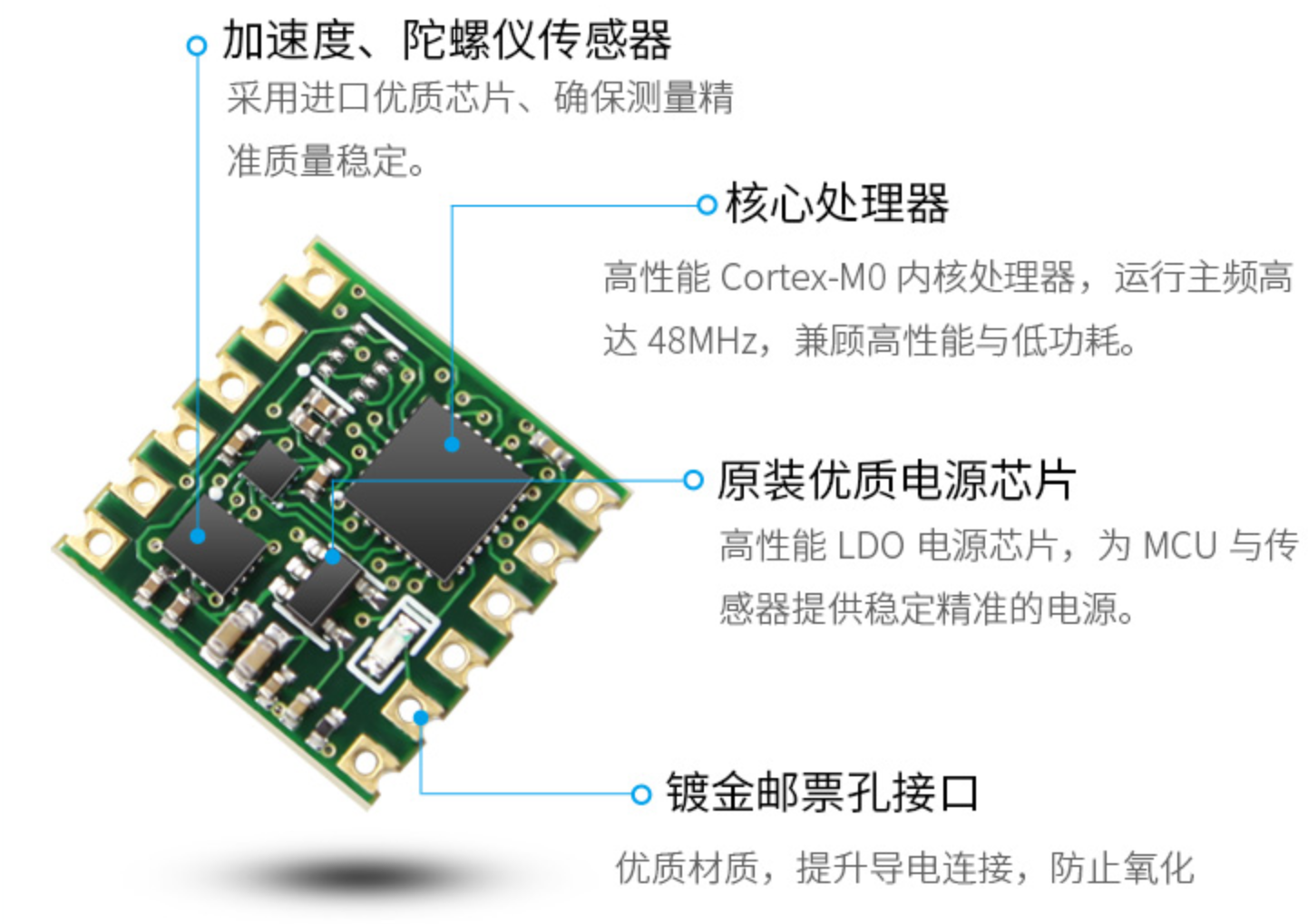

这里采用维特智能研发的九轴姿态传感器,内部集成Kalman滤波,输出频率可达200Hz,支持串口和IIC接口,同时价格较低。同时基于WT931的无线IMU模块在后续计划中,其采样频率可达500Hz。由于模块支持串口数据输出,因此将其串口直接连接无线模块接受端,并将数据发送至上位机。

由于无线模块不支持发送AT指令,因此不同通过无线传输的方式对IMU的基本参数进行设置,只能实现基本的数据传输。

无线通信模块

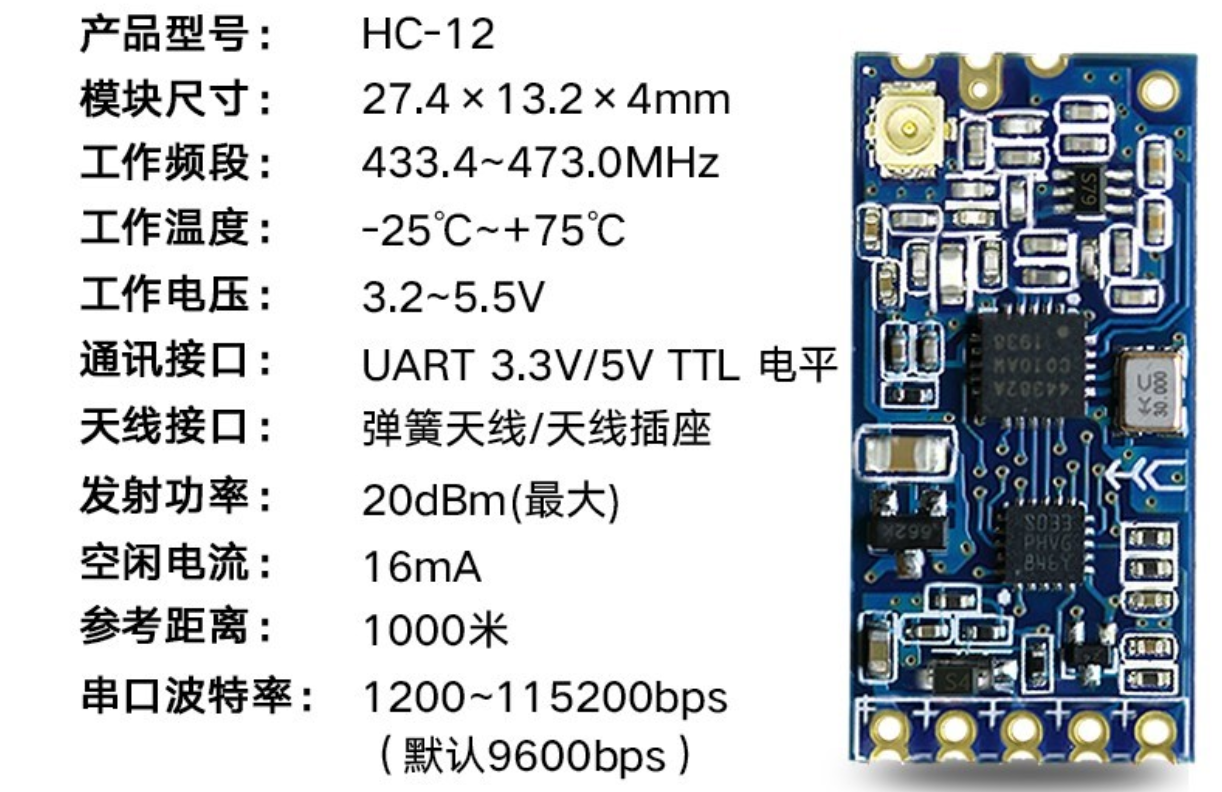

无线通信模块采用汇承的HC-12433M透传模块。在前期测试中发现,蓝牙通信在多机情况下不稳定,且通信距离较短;Wifi通信的通信延时不稳定。因此最终悬选择这款433M的无线透传模块,并且支持设置不同工作模式(低功耗、全速、远距)、不同的通信频道(0-999)。

实际使用时需合理选择天线,同时通信频道最好间隔设置,即将通道设置为1,3,5,7,9…

锂电池型号选择

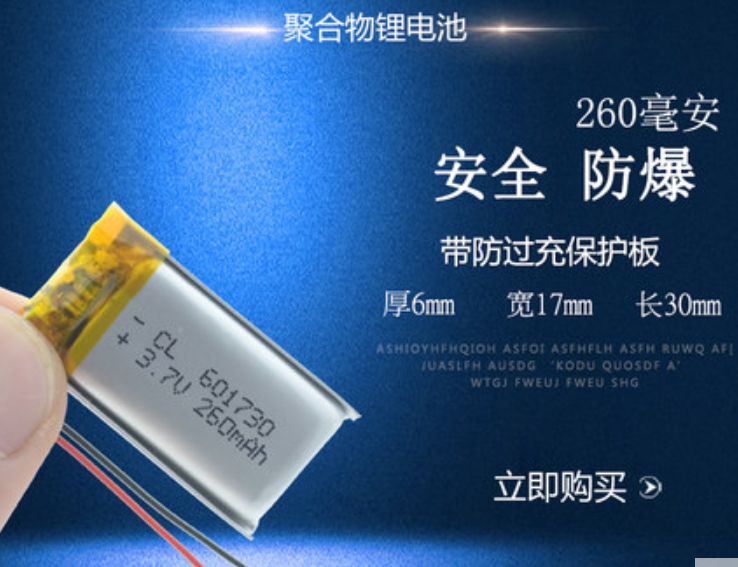

所采用的锂电池为为市面上常见的3.7V聚合物锂电池,电池内部自带过充保护板。考虑了体积的限制,最终选择容量为260mAh。

锂电池充电模块设计

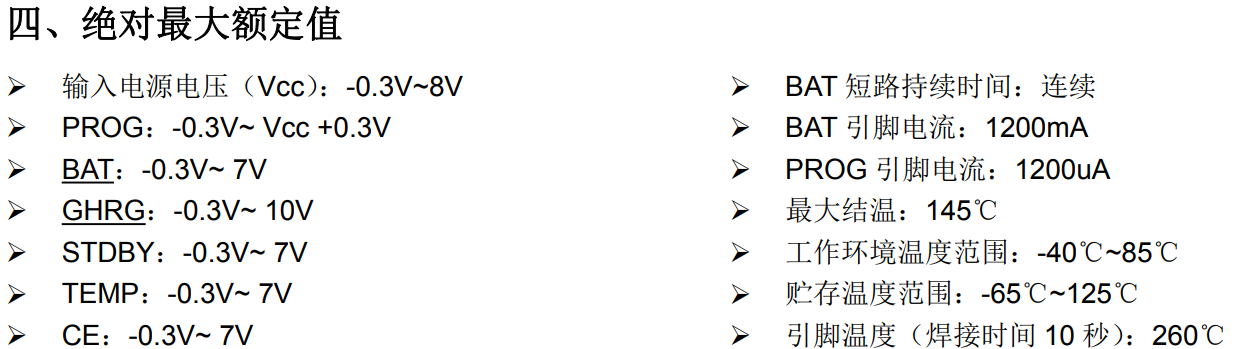

接下来为锂电池设计配套的充电模块。为方便充电,采用TypeC接头,充电芯片采用较为常用的TP4056,其主要参数如下:

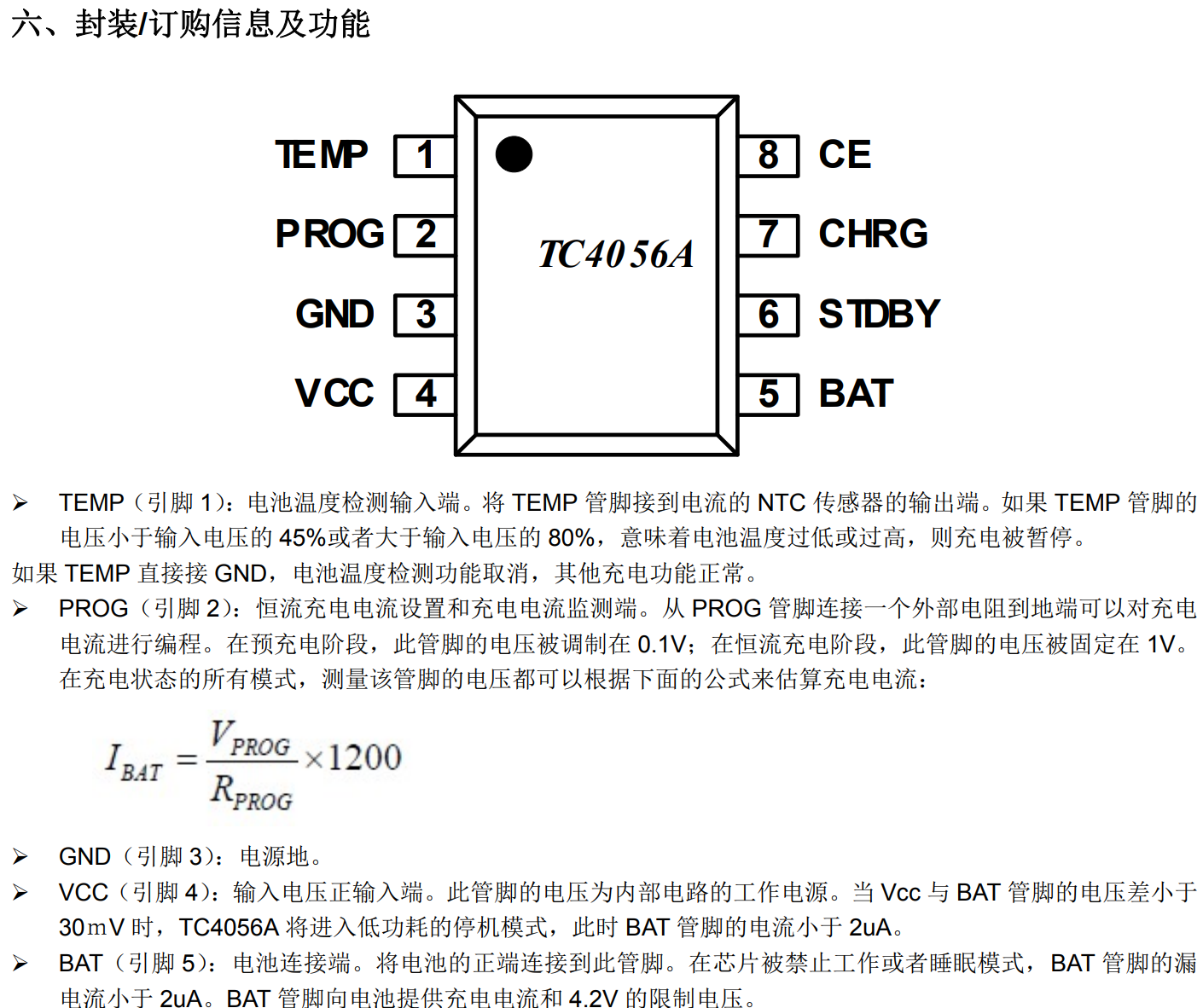

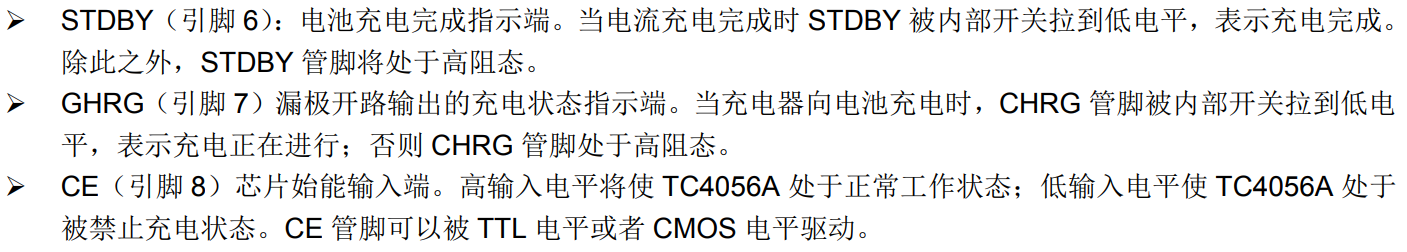

管脚功能说明如下:

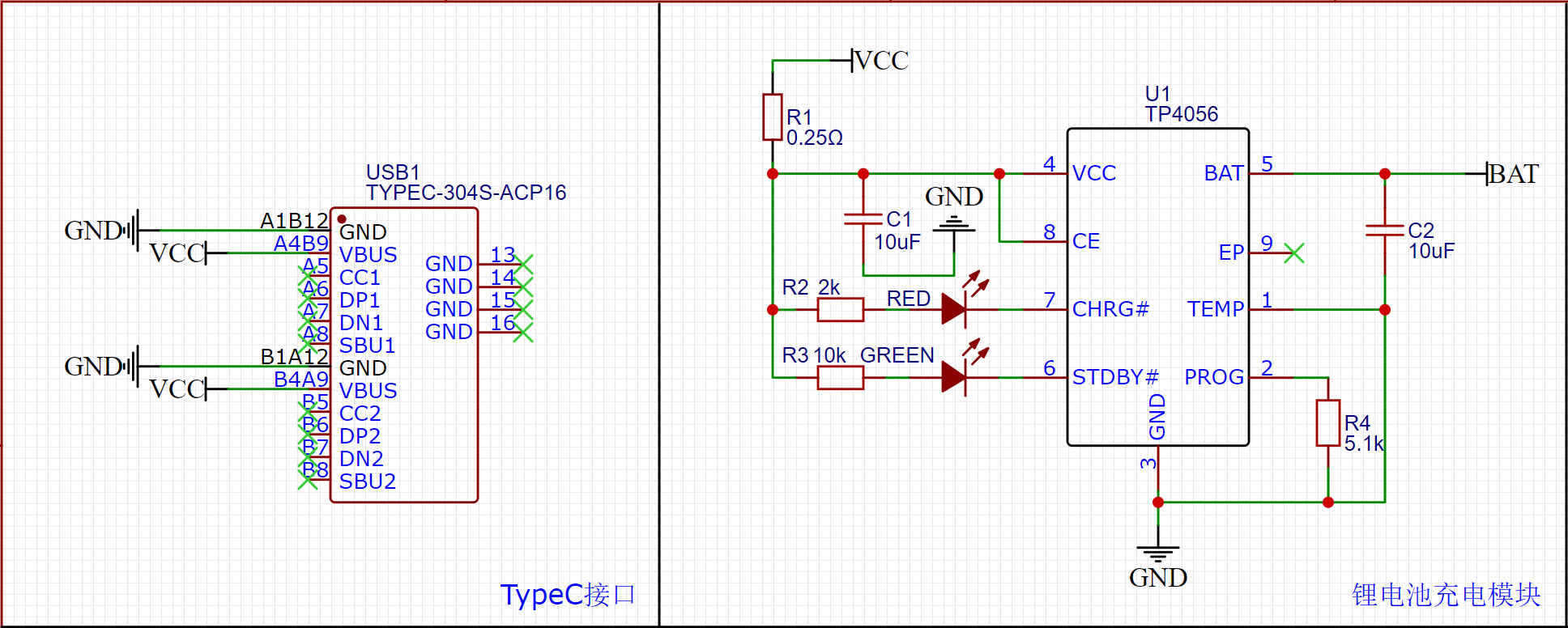

参考数据手册中的典型应用电路,设计如下的充电电路:

其中R4电阻需要根据电池容量来确定。锂电池的充电电流一般为电池容量的0.1~1.5倍,常规的充电电流为0.5倍电池容量。项目中由于需要对电池快速充电的需要,因此设计为接近1倍电池容量,充电电流与电阻R4的关系可由数据手册得到:

锂电池稳压模块设计

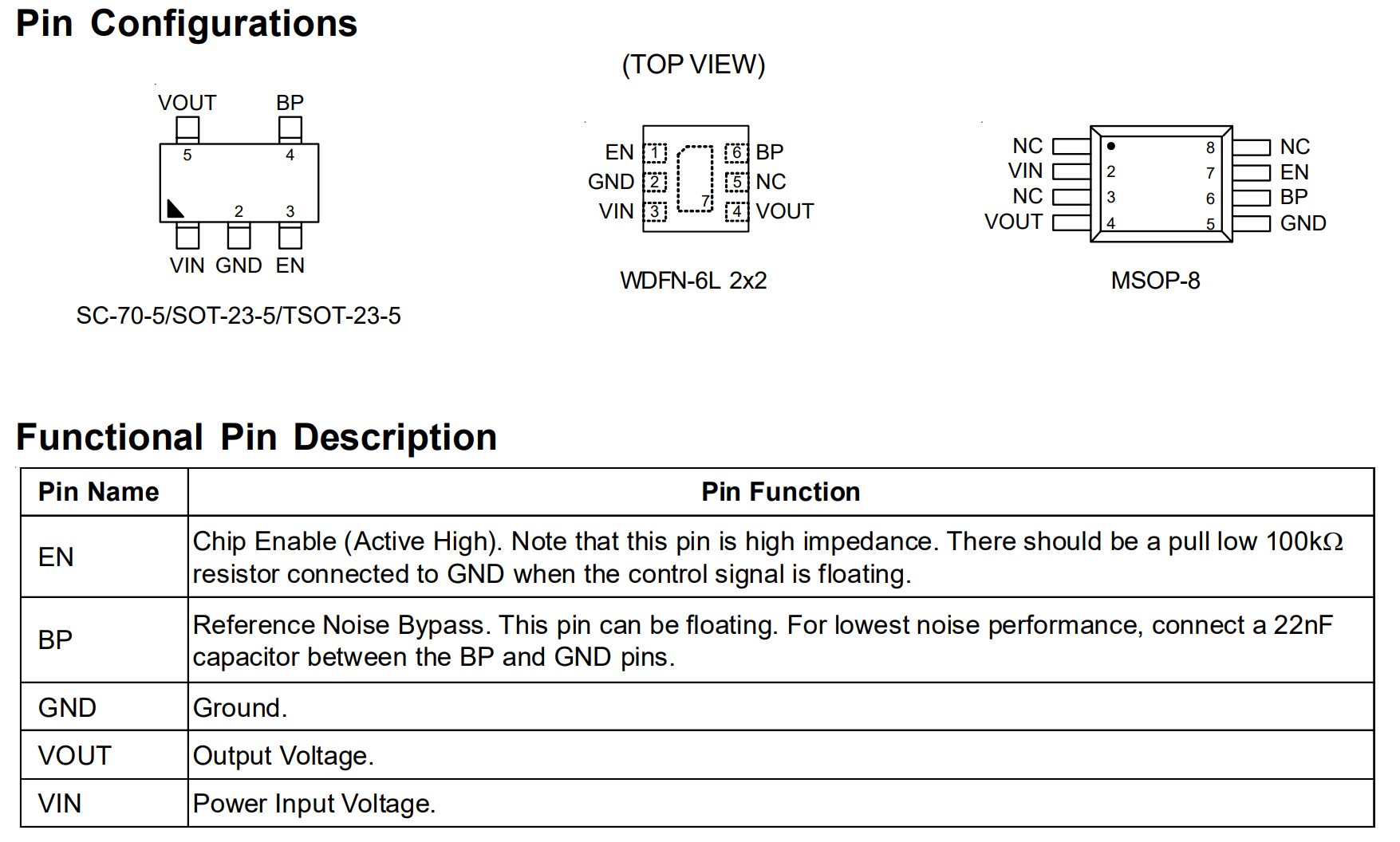

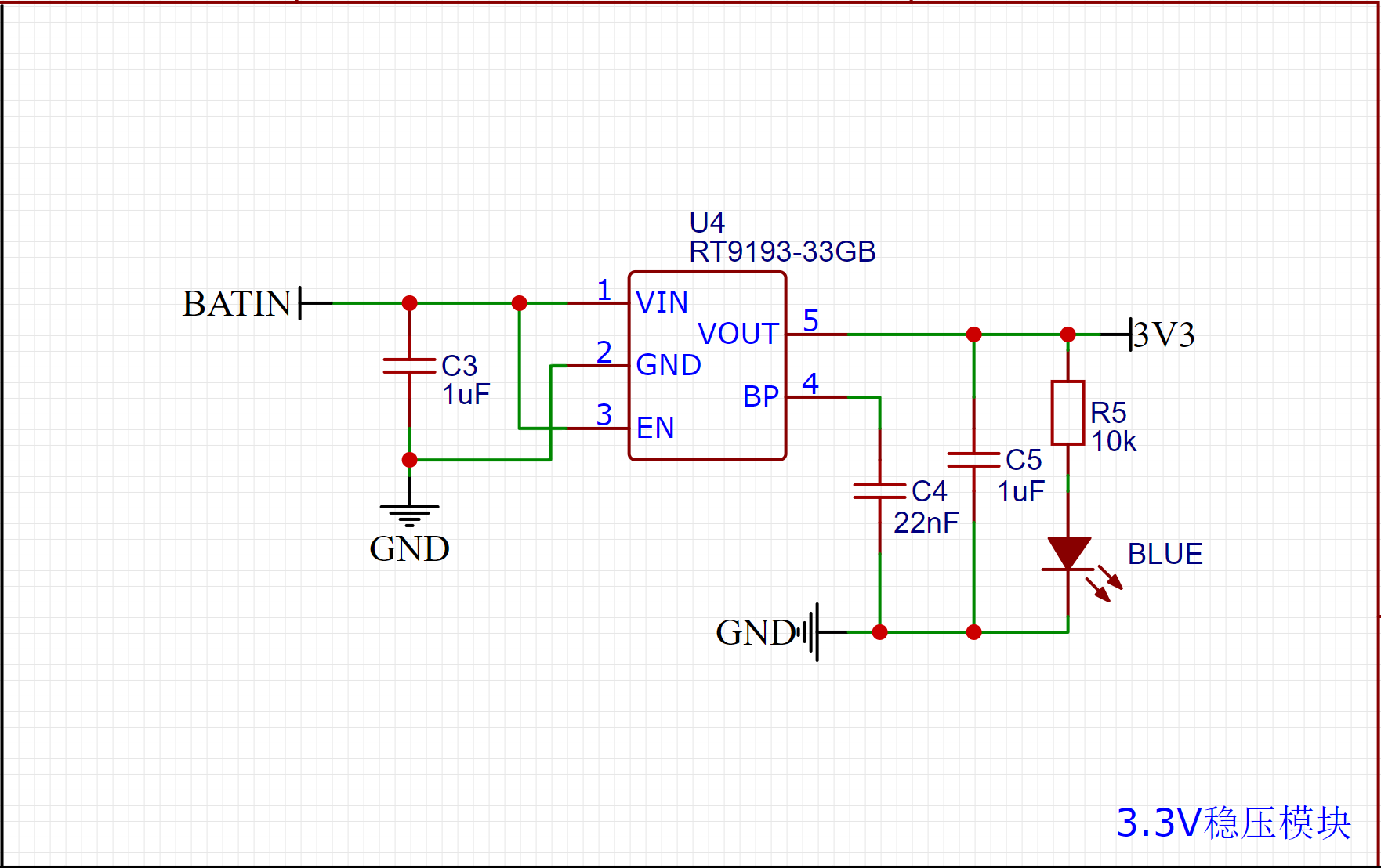

锂电池输出的电压会随电量的减少从4.2V降低到3.7V,在为传感器供电之前需要进行稳压。采用mini封装的RT9193,将输出电压稳定在3.3

原理图与PCB设计

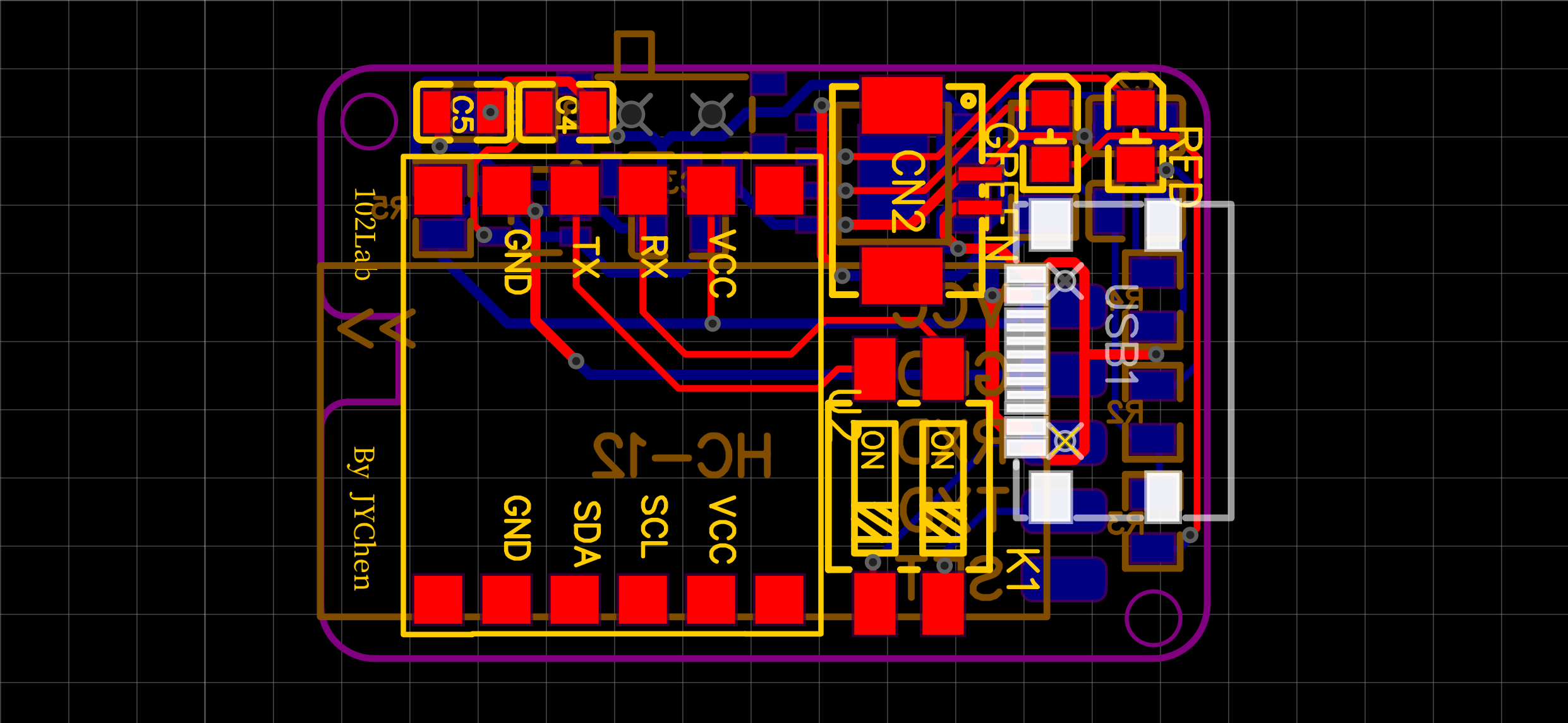

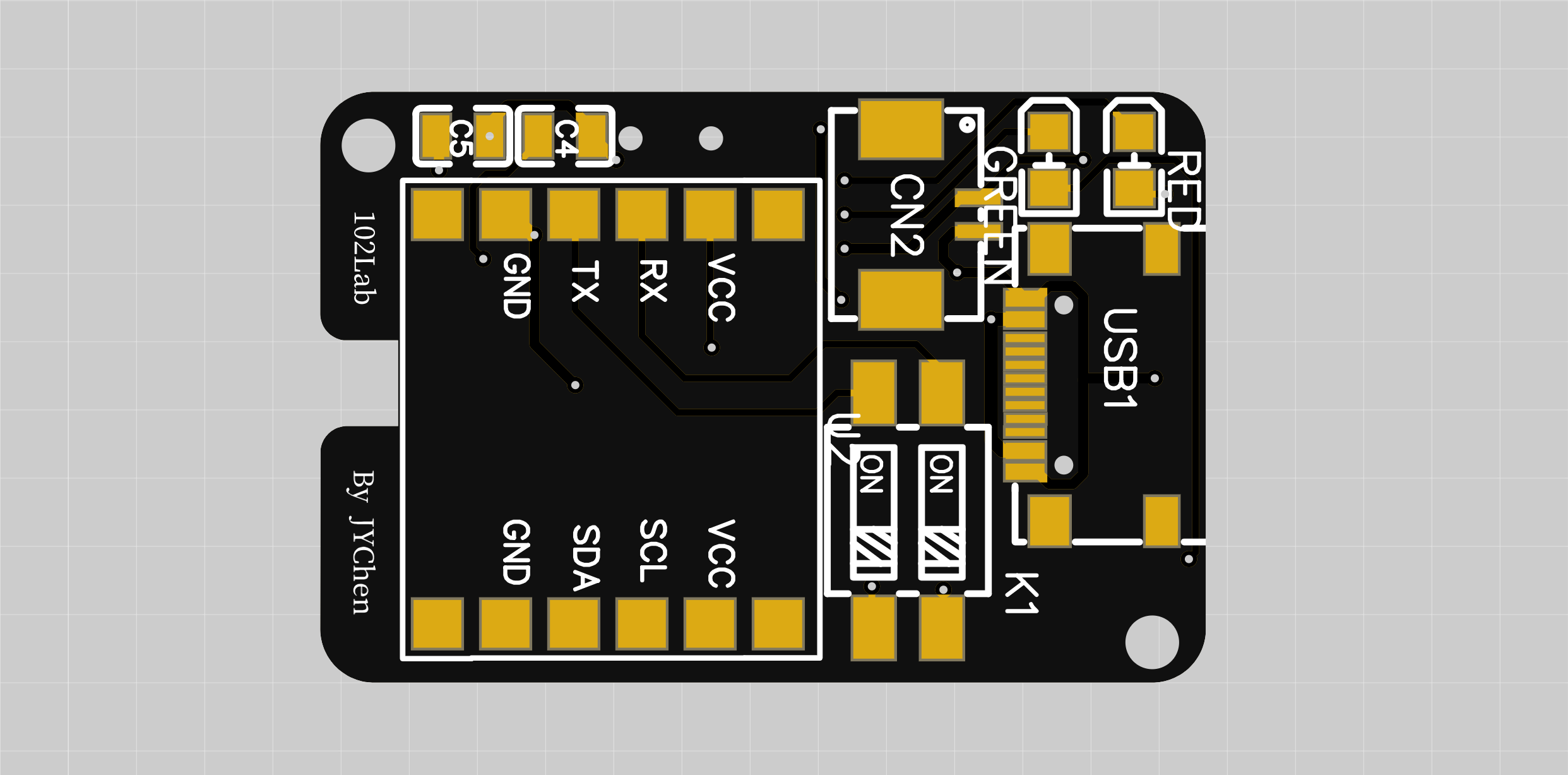

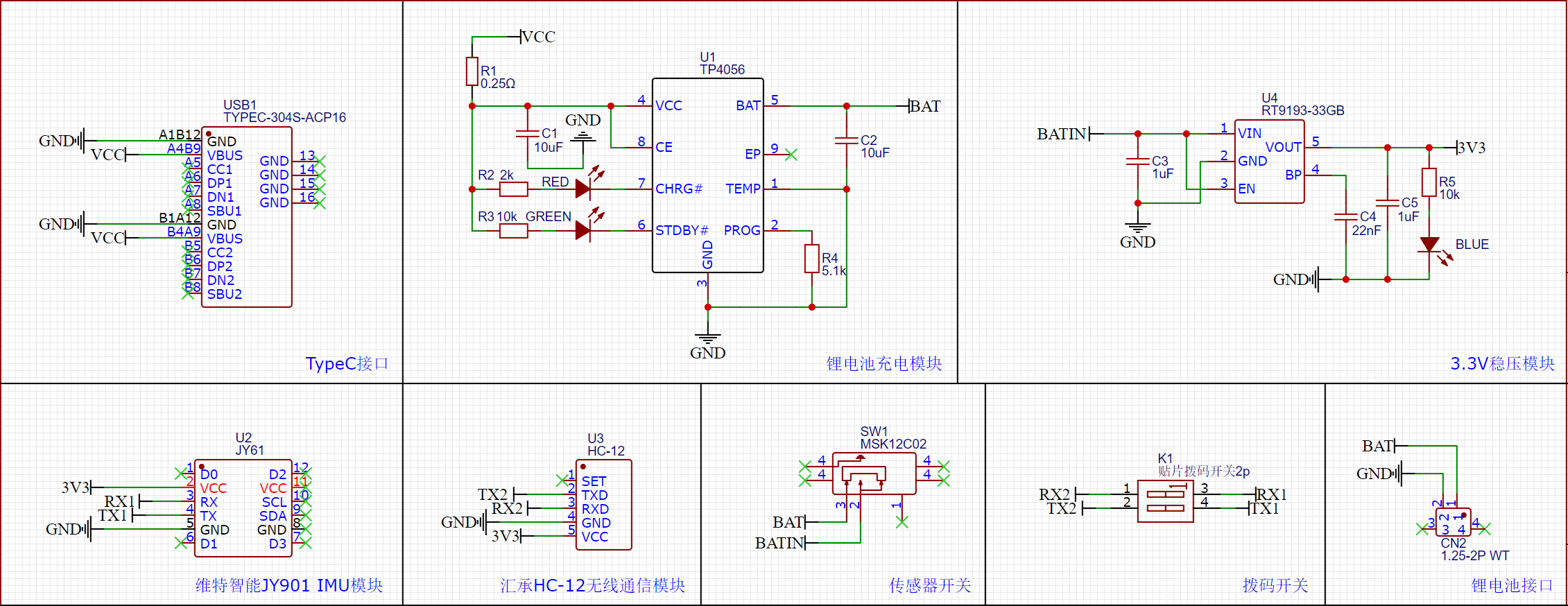

将上面的几个部分结合在一起,同时增加一个开关,和一个用来调节JY901与HC-12连通的拨码开关,构成如下的原理图,并在此基础上设计了PCB电路。

传感器外壳设计

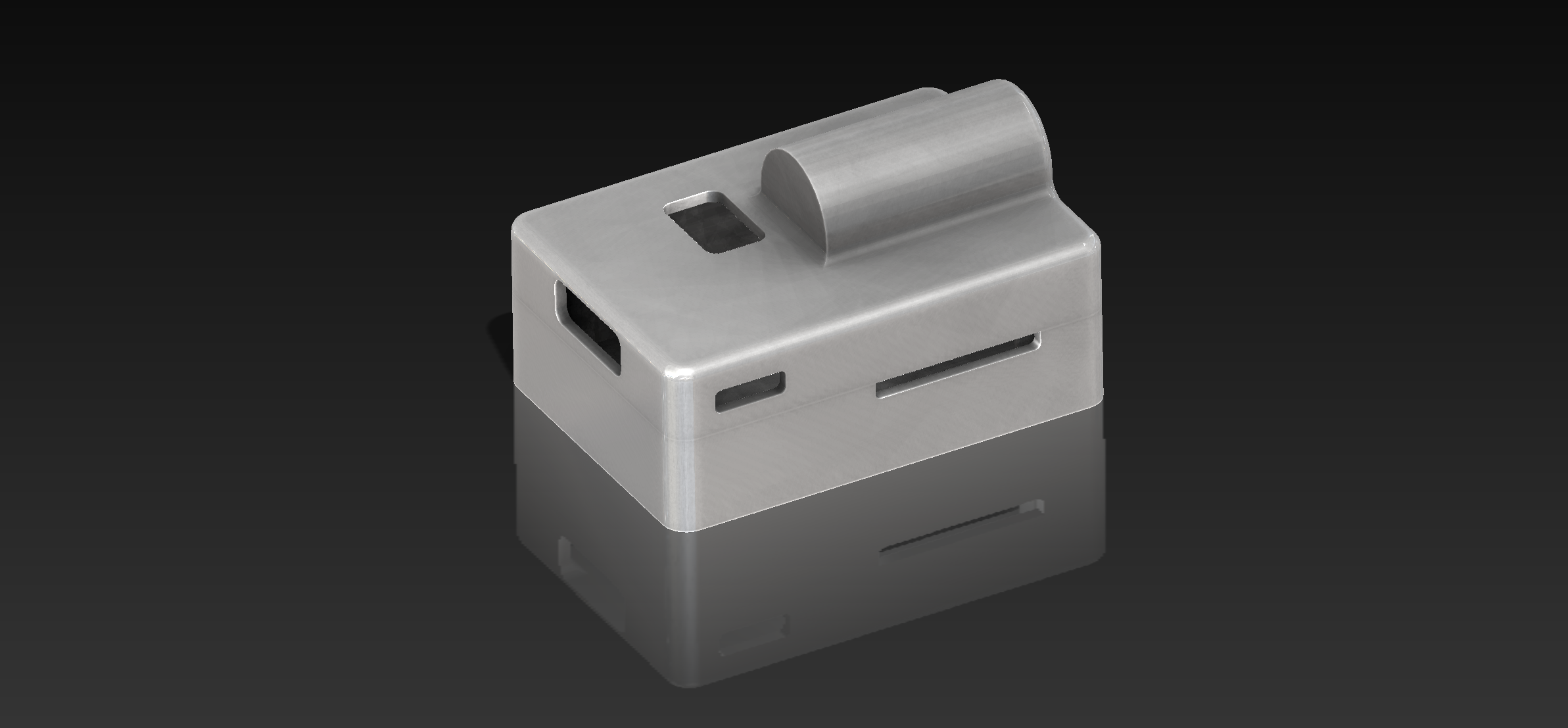

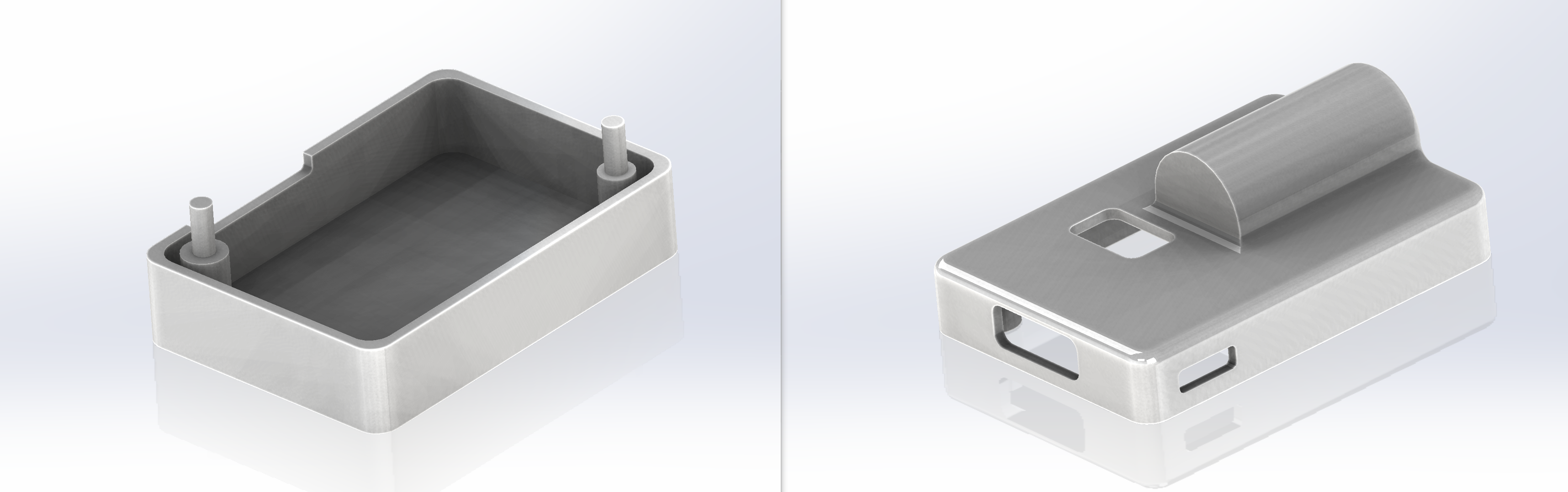

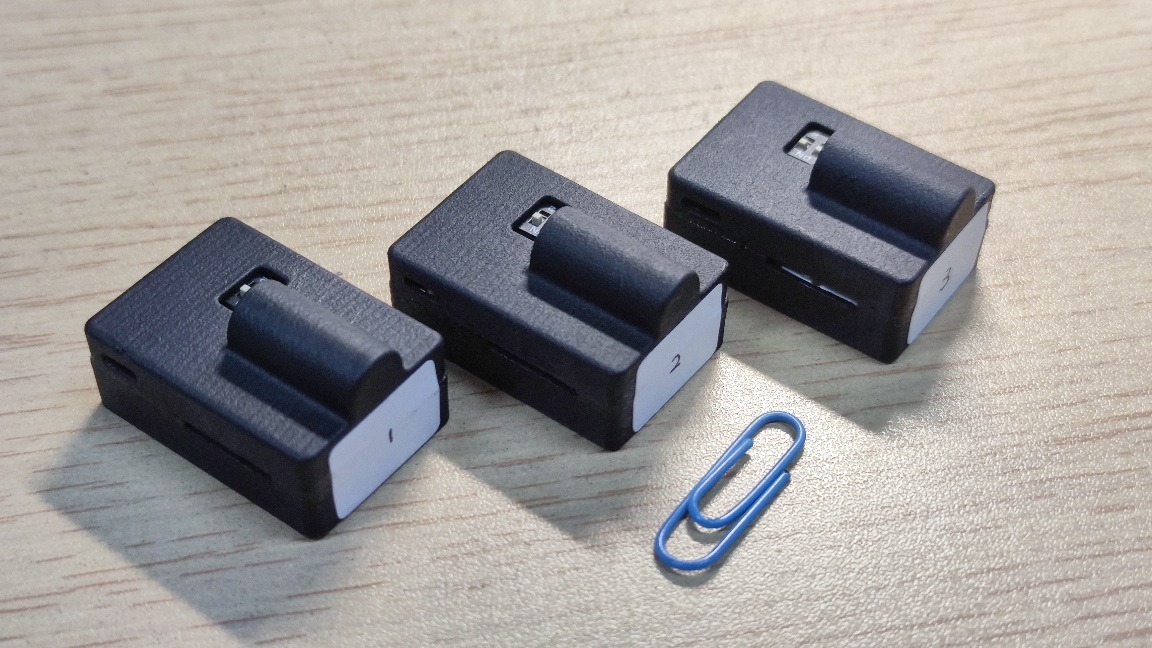

为了方便传感器的安装和穿戴,同时为传感器提供必要的保护,设计了无线IMU的3D保护外壳。外壳由两部分组成,并借助PCB上的定位孔对PCB进行固定;对部分位置进行镂空,方便充电\LED显示\开关调节。突起圆柱体部分为无线模块的外置天线。

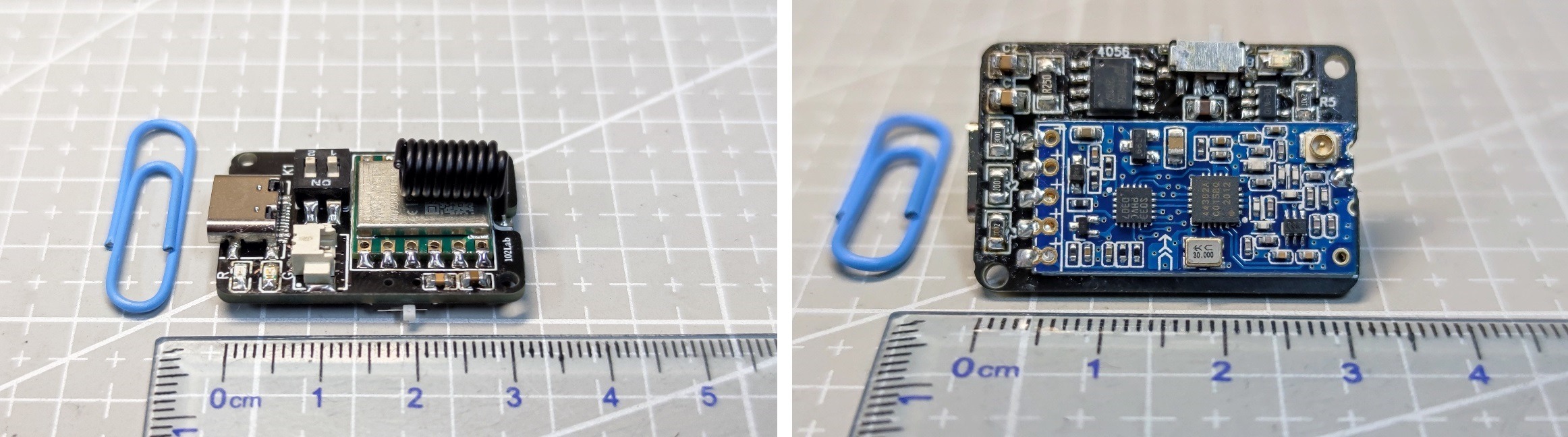

效果展示


无线IMU硬件测试

对于所搭建的无线IMU系统,进行了一系列的硬件测试,包括充电测试、稳压测试、通信测试、续航测试等,其中通信测试过程中遇到的玄学问题较多,也有可能是源自我对通信方面的了解不是很多,因此这里单独进行分析。注意该无线IMU系统还配有另外制作的数据接收机,由HC-12和一个单片机构成,比较简单,因此本文不进行介绍。

通信稳定性测试

所采用的HC-12为433M频段的无线通信模块,在串口波特率为9600bps时通信距离可达600m。但所使用的JY901姿态传感器在9600波特率时采样频率较低,因此必须提高传输波特率。经测试,通过HC-12将JY901数据发送至上位机时,采样频率与串口波特率的关系如下:BuadRate为57600时,SampleRate最大为100Hz;BaudRate为115200时,SampleRate最大为200Hz;对于100Hz以下的采样率,无法满足基本的实验需要,因此不进行考虑。然而实际通信的过程中,有可能因为通信距离以及各种干扰使采样率达不到最大水平。我基本为零的通信知识告诉我,波特率越高,通信会越不稳定,因此需要在更高的采样率与更好的稳定性之间进行折中,因此对57600和115200两种波特率进行通信稳定性的对比测试。

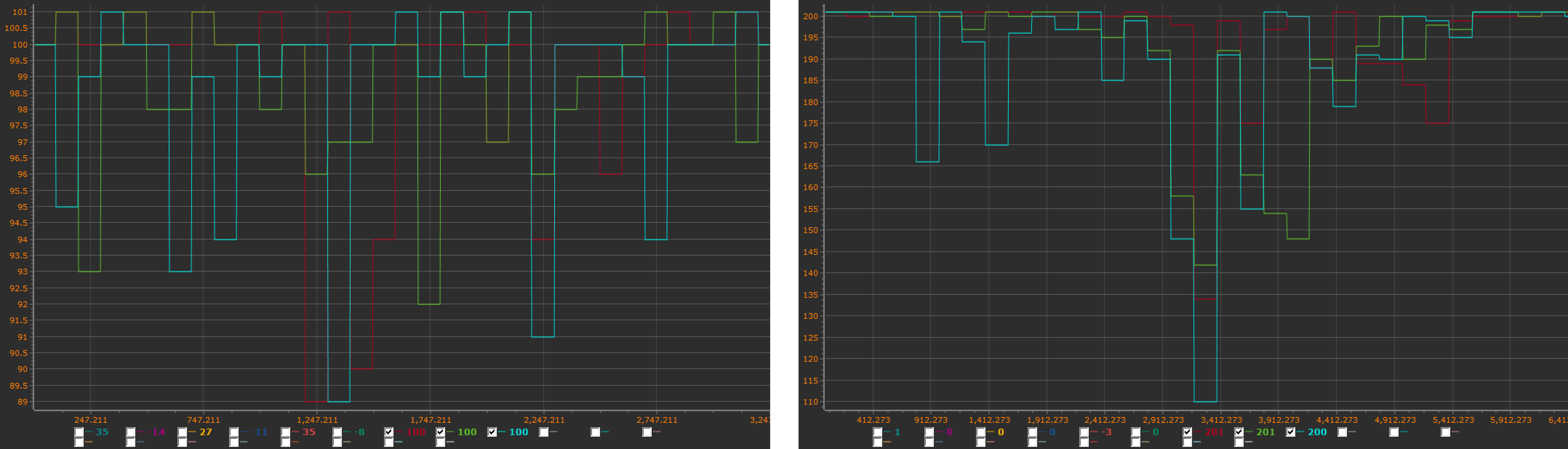

通信测试采用一组三个IMU,分别在57600和115200波特率下,将传感器环绕实验室一周(实验室环境较为复杂,有较多金属箱体会对通信产生干扰),记录整个过程接收数据频率的变化,结果如下图所示,左图为57600,右图为115200。

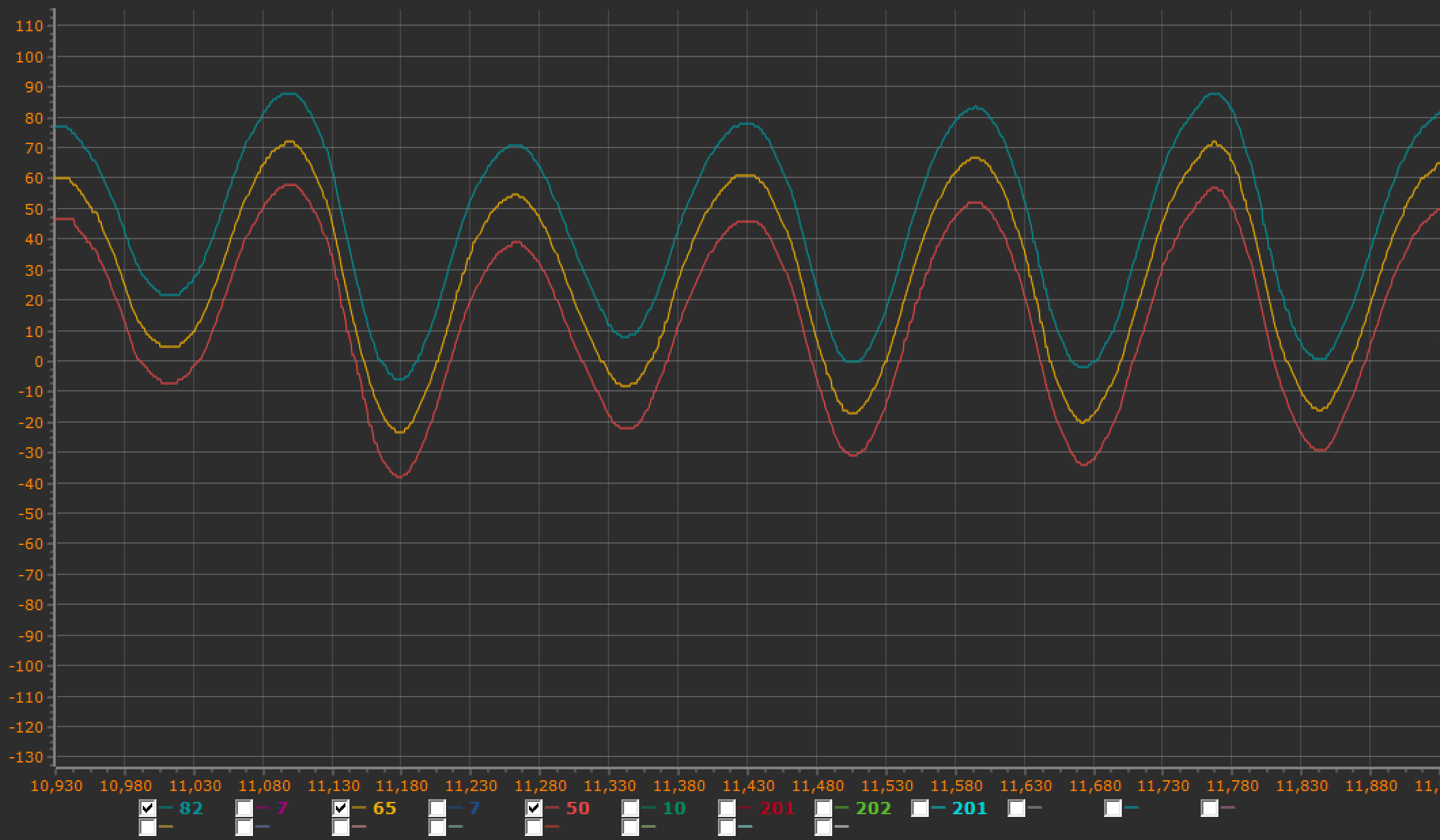

可以看出在115200波特率下,通信的确更不稳定,接收数据的频率最低达到110Hz,接收频率波动为45%;而57600波特率下最低接收频率为89Hz,接收频率波动为10%。因此若需要更稳定的数据通信,应选择波特率为57600,而考虑到115200波特率通信在实验环境下的最低接收频率也高于100Hz,因此最终还是讲通信波特率定为115200Hz。该配置下三个传感器的俯仰角数据接收情况如下图所示,数据较为平稳。

无线IMU系统性能参数

  • 重量:145g
  • 尺寸:26mmx37mmx14mm
  • 续航时长:3.5h
  • 充电时长:1h
  • 采样频率:200Hz
  • 通信距离:实验室内均可,空旷条件下待测试

无线IMU数据导入OpenSim

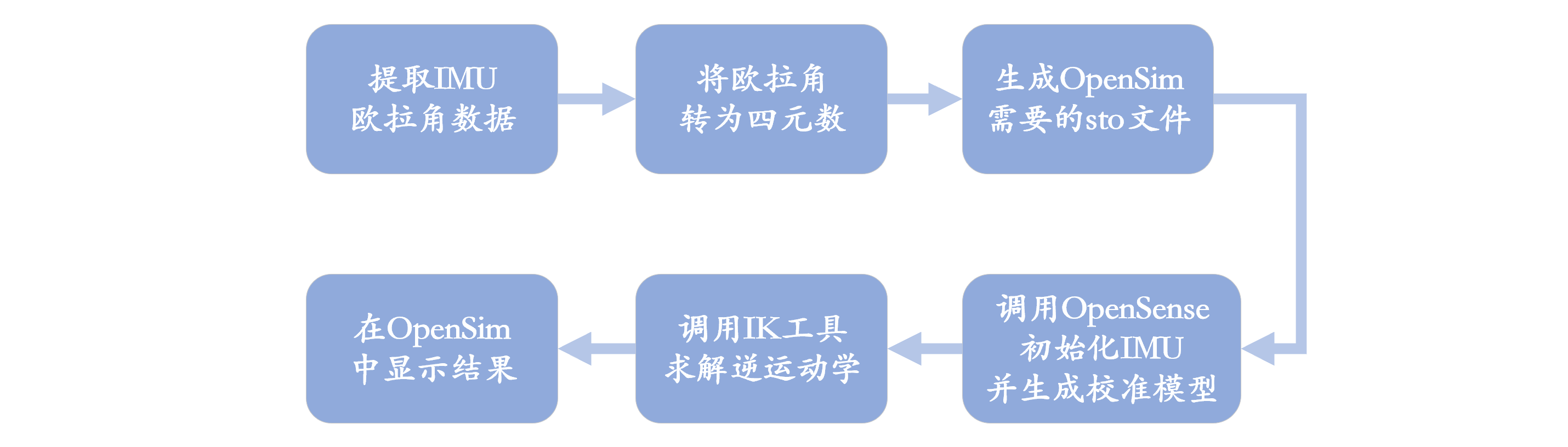

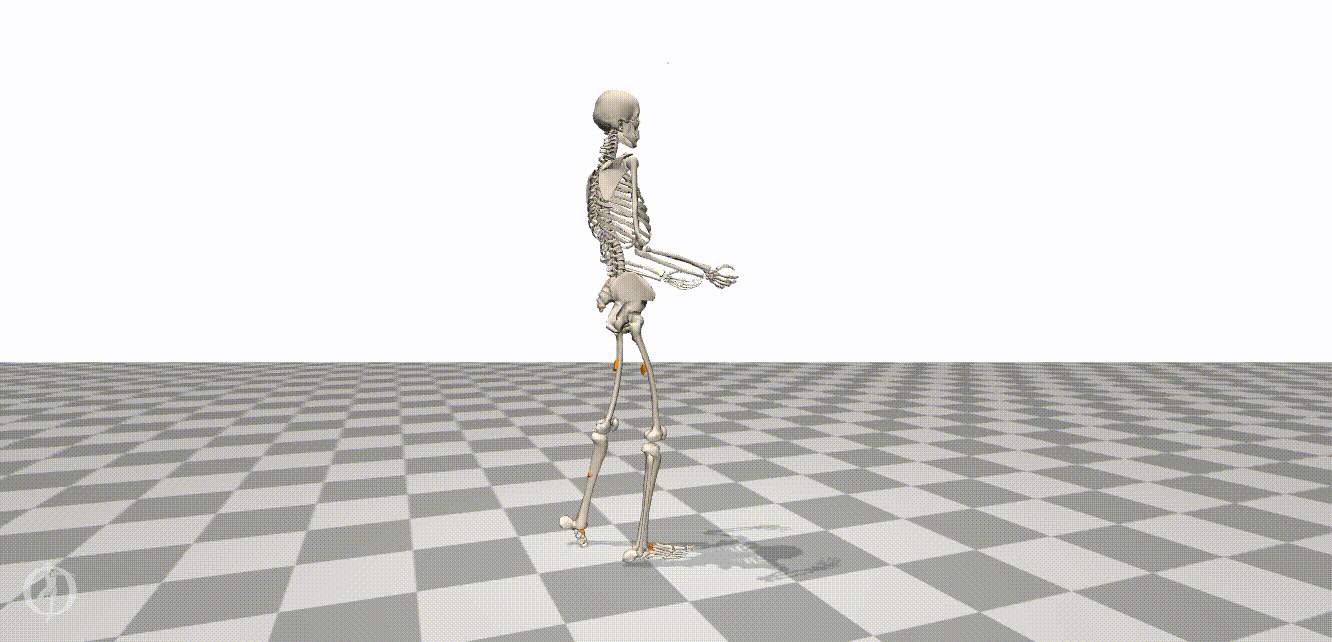

在OpenSim最新的4.1版本中,新增了OpenSense模块提供对IMU数据的支持,但官方例程仅提供对Xsens支持。在所制作的无线IMU系统之上,进一步将采集的数据转化为OpenSim所支持的形式,并进行逆运动分析。所设计的无线IMU系统包含7个IMU,分别安装在盆骨和两侧的大腿、小腿、足上,上位机接收7个IMU的加速度、角速度和欧拉角数据,但只有欧拉角数据在本部分会被使用。由于OpenSense提供的是对四元数数据的支持,所以需要做一些必要的转换。数据处理与转化的基本流程如下,基于Matlab的示例程序见附件
