以LCEDA为PCB设计软件，将3D模型完美导出至SW并渲染

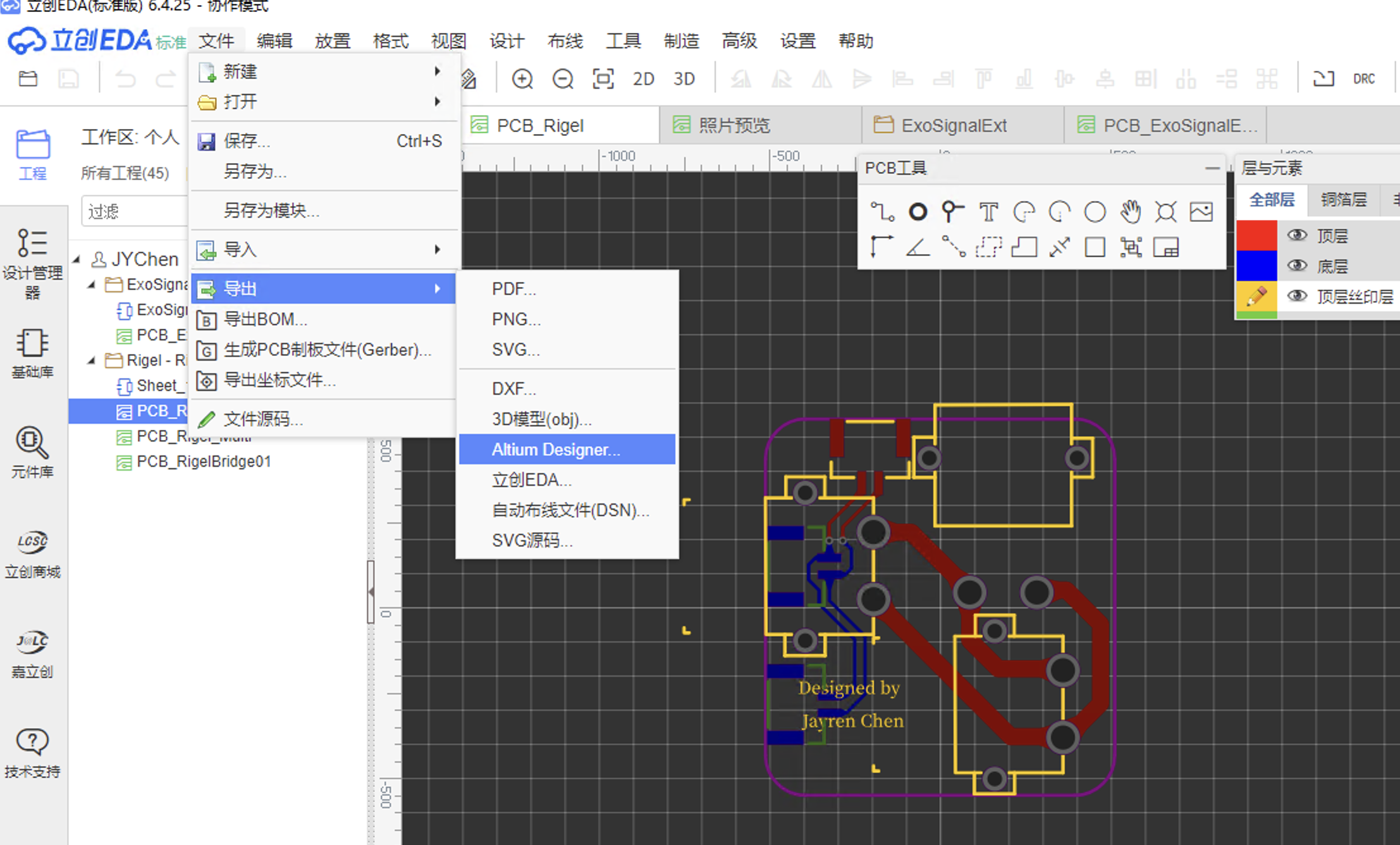

Step 1: LCEDA导出PCB文件至AD

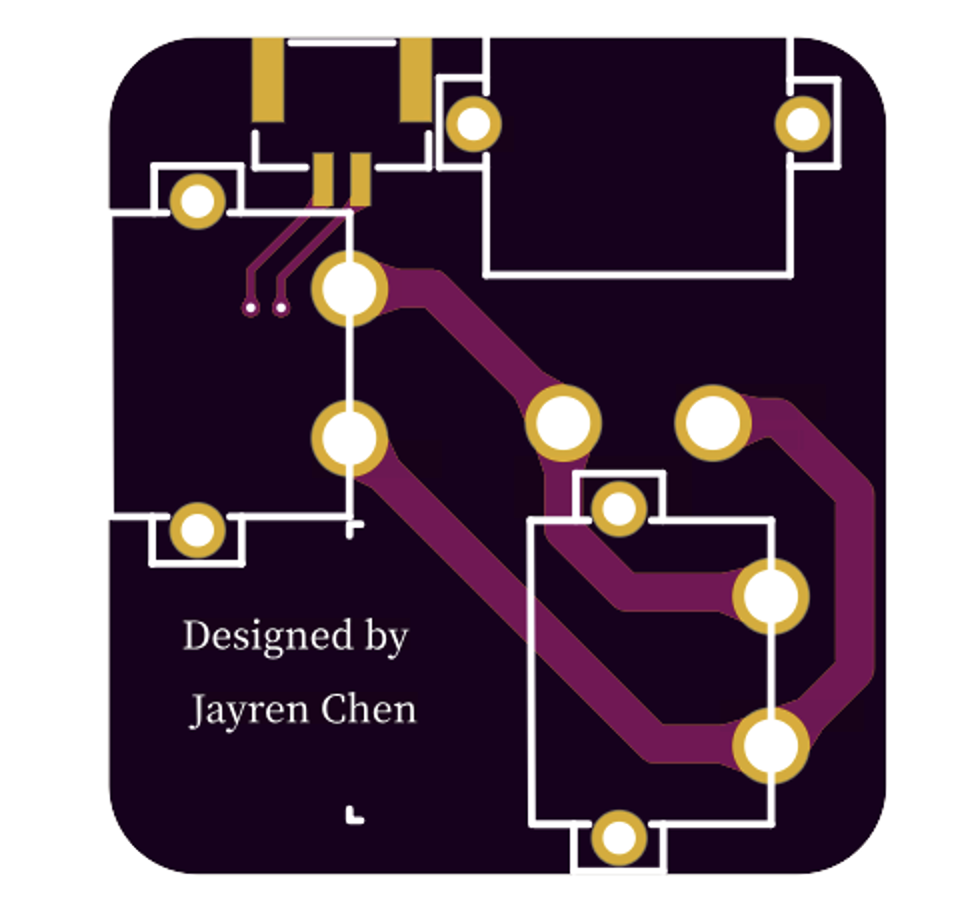

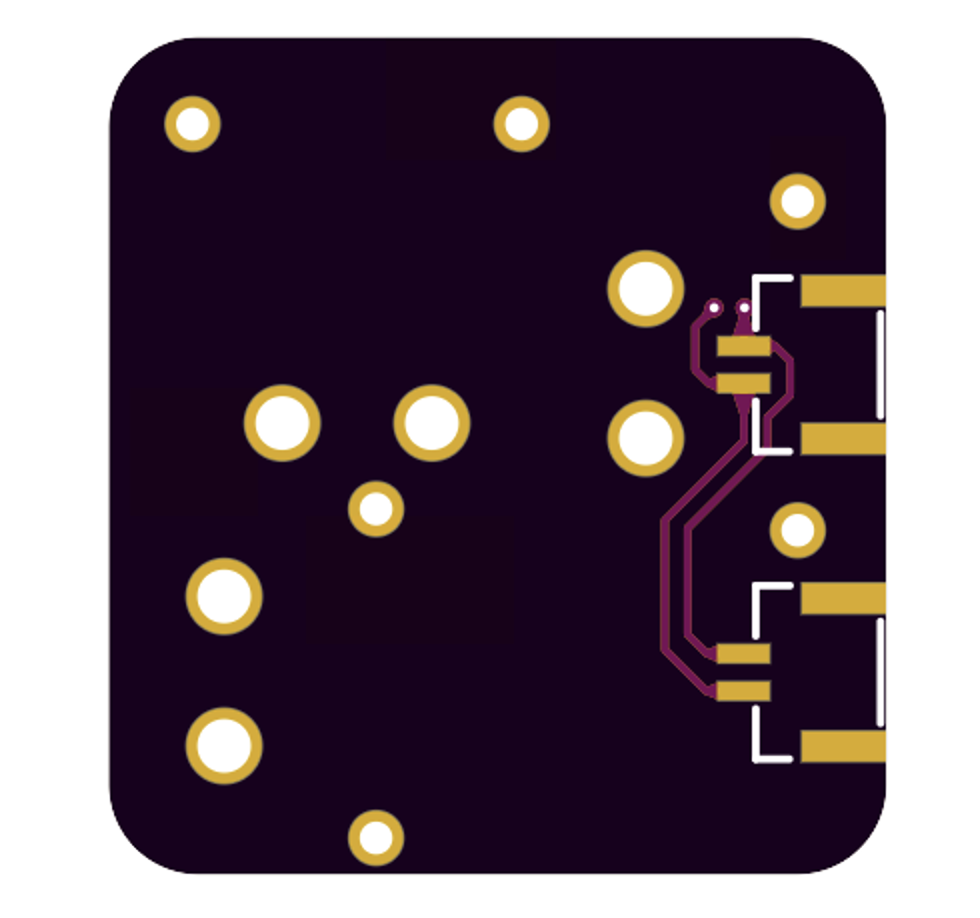

- 截取顶/底层预览图（配置好板子颜色）

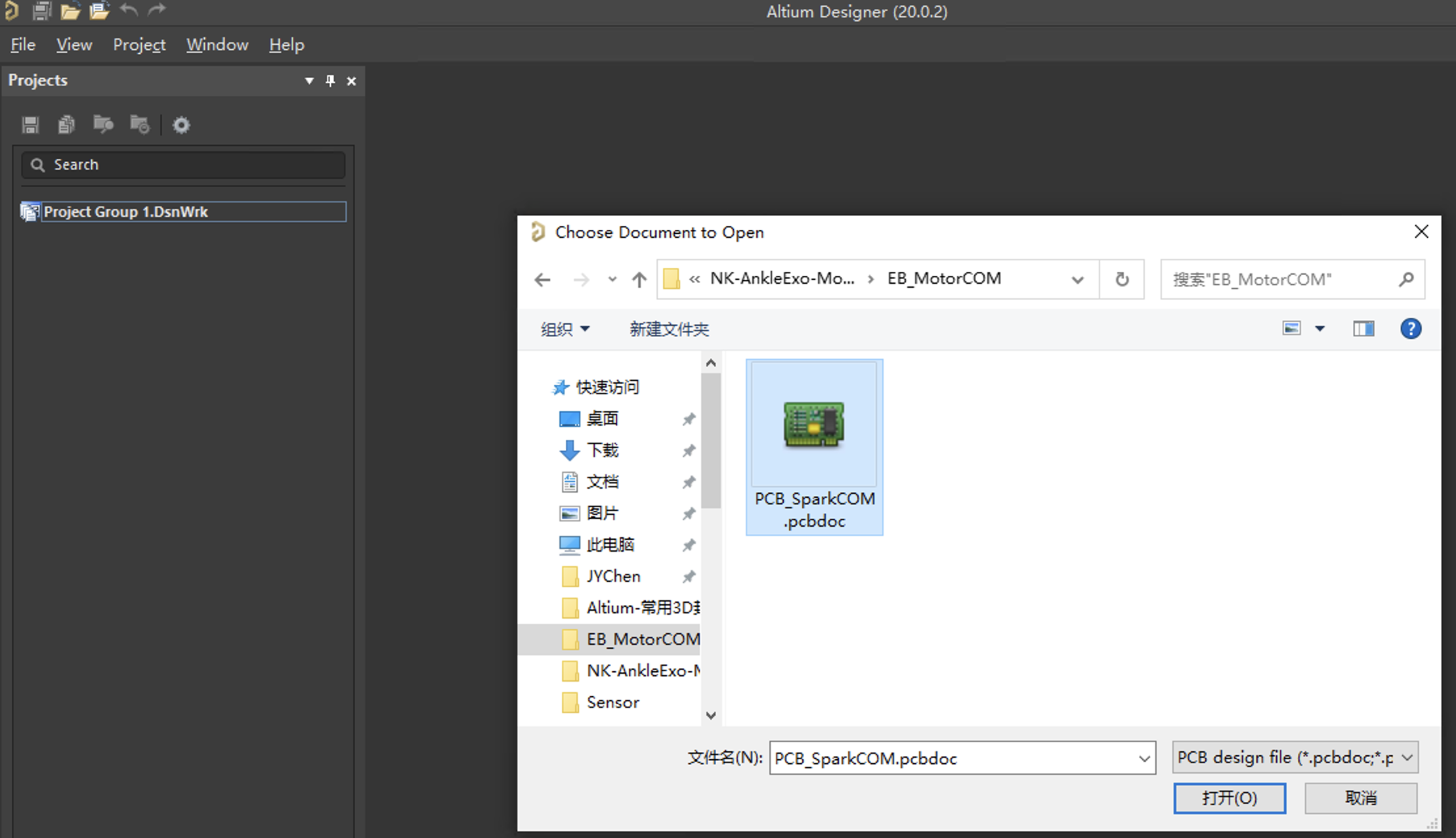

Step 2: AD导入PCB文件

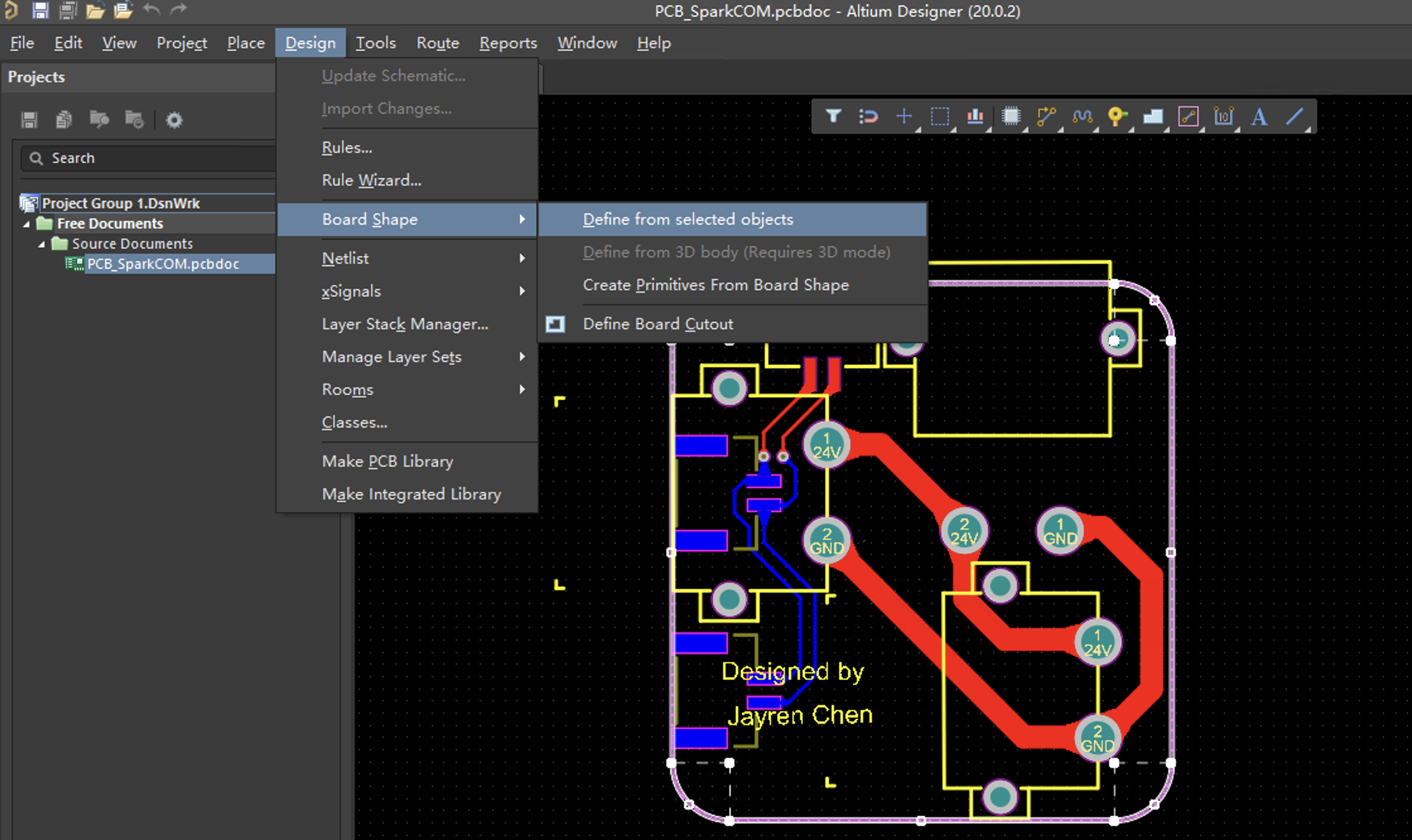

- 选中外边框，设置为PCB板的外形

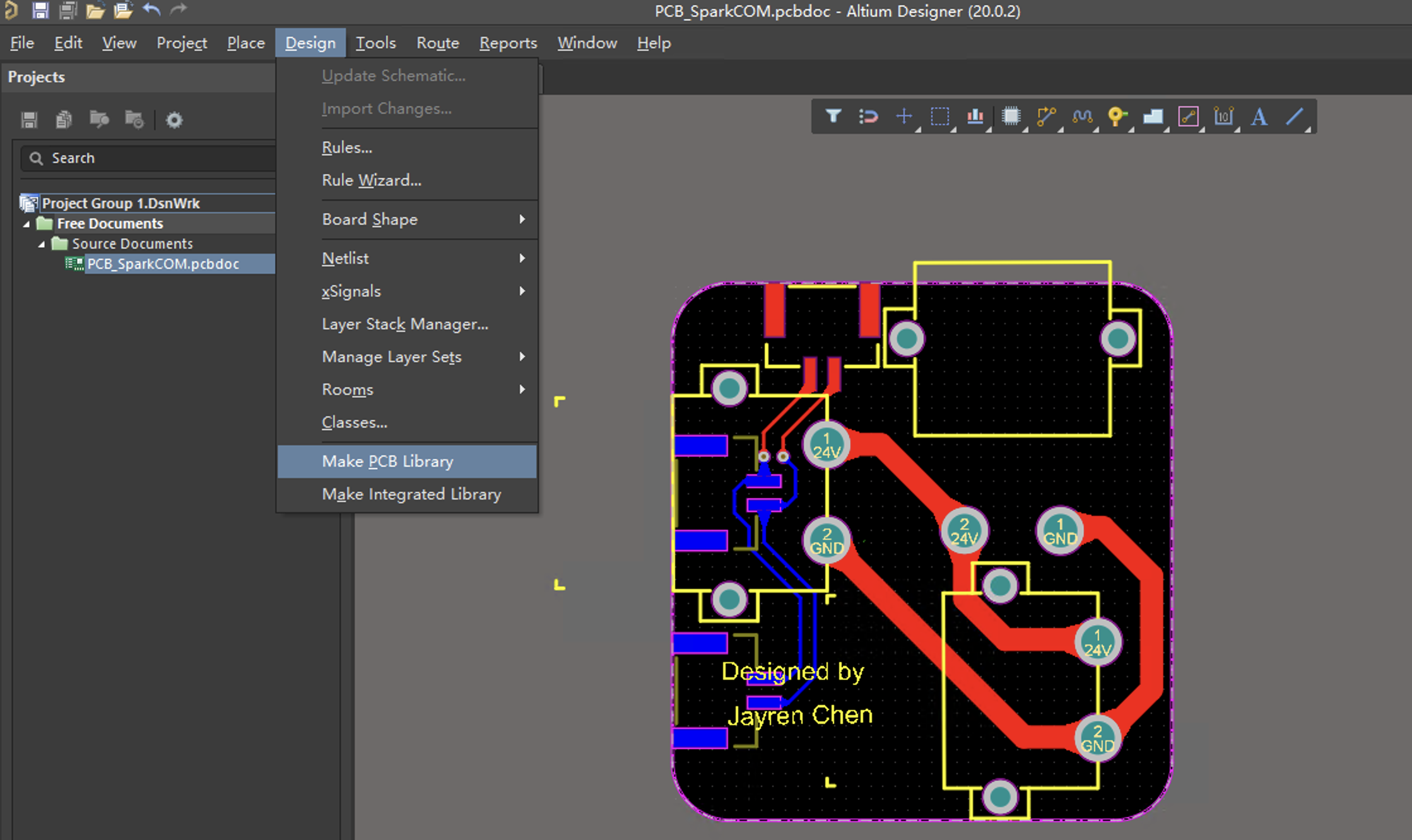

- 生成PCB库

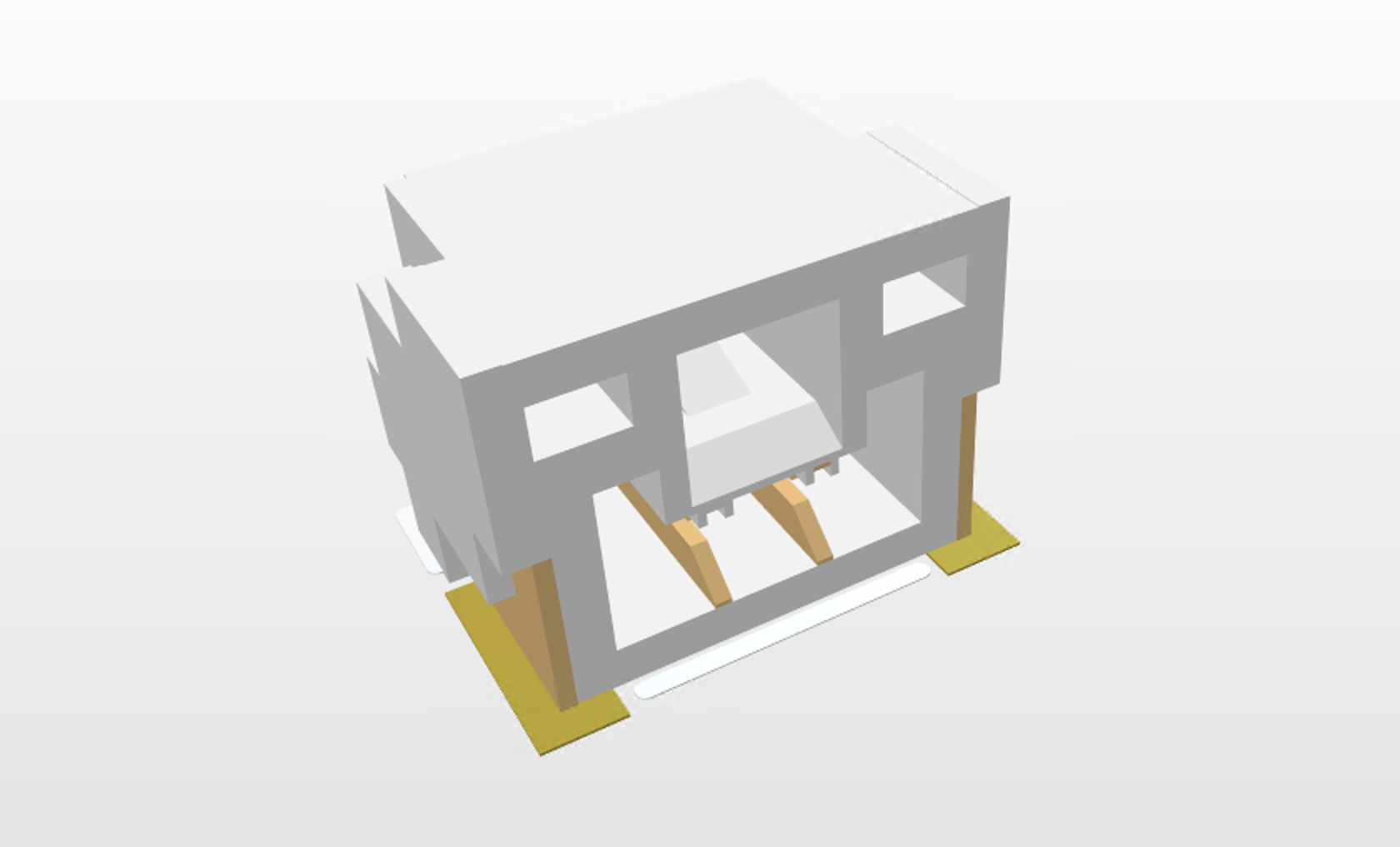

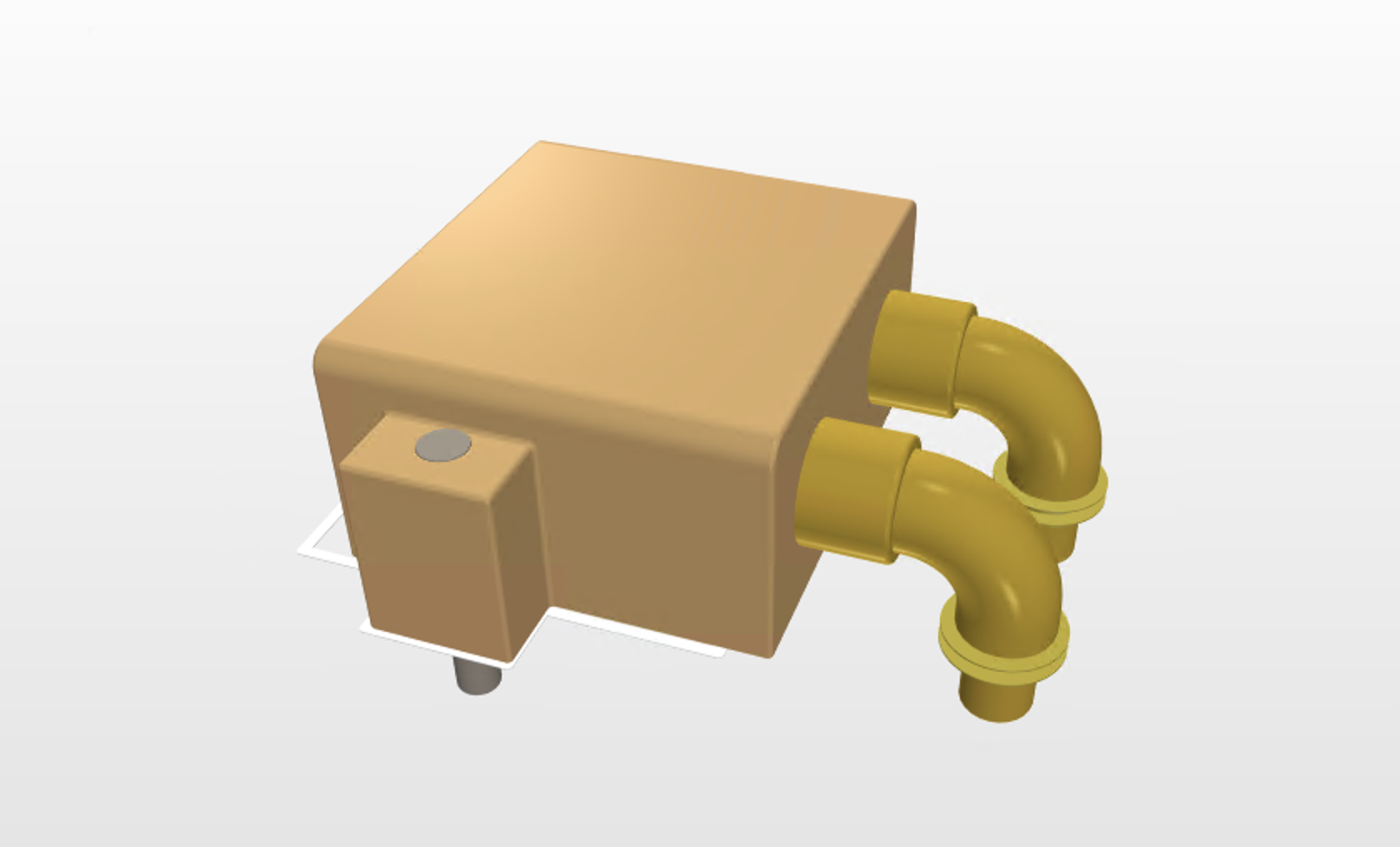

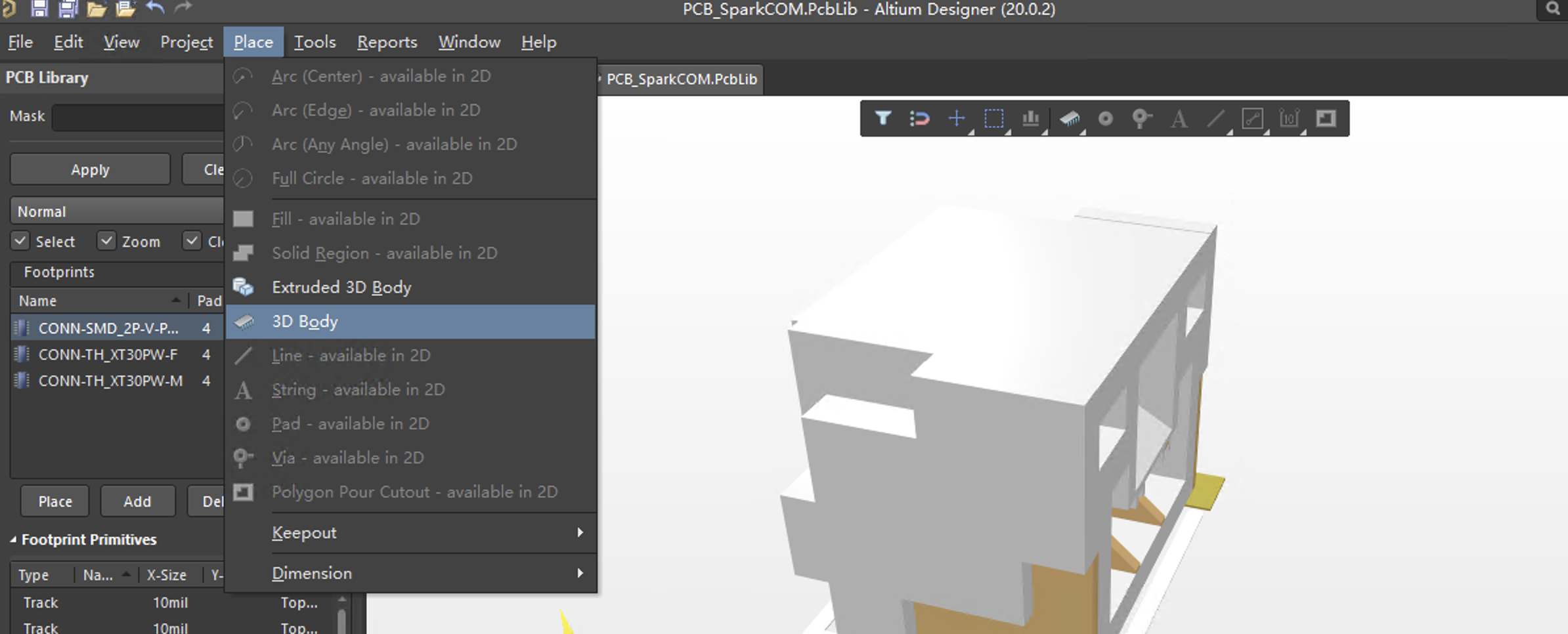

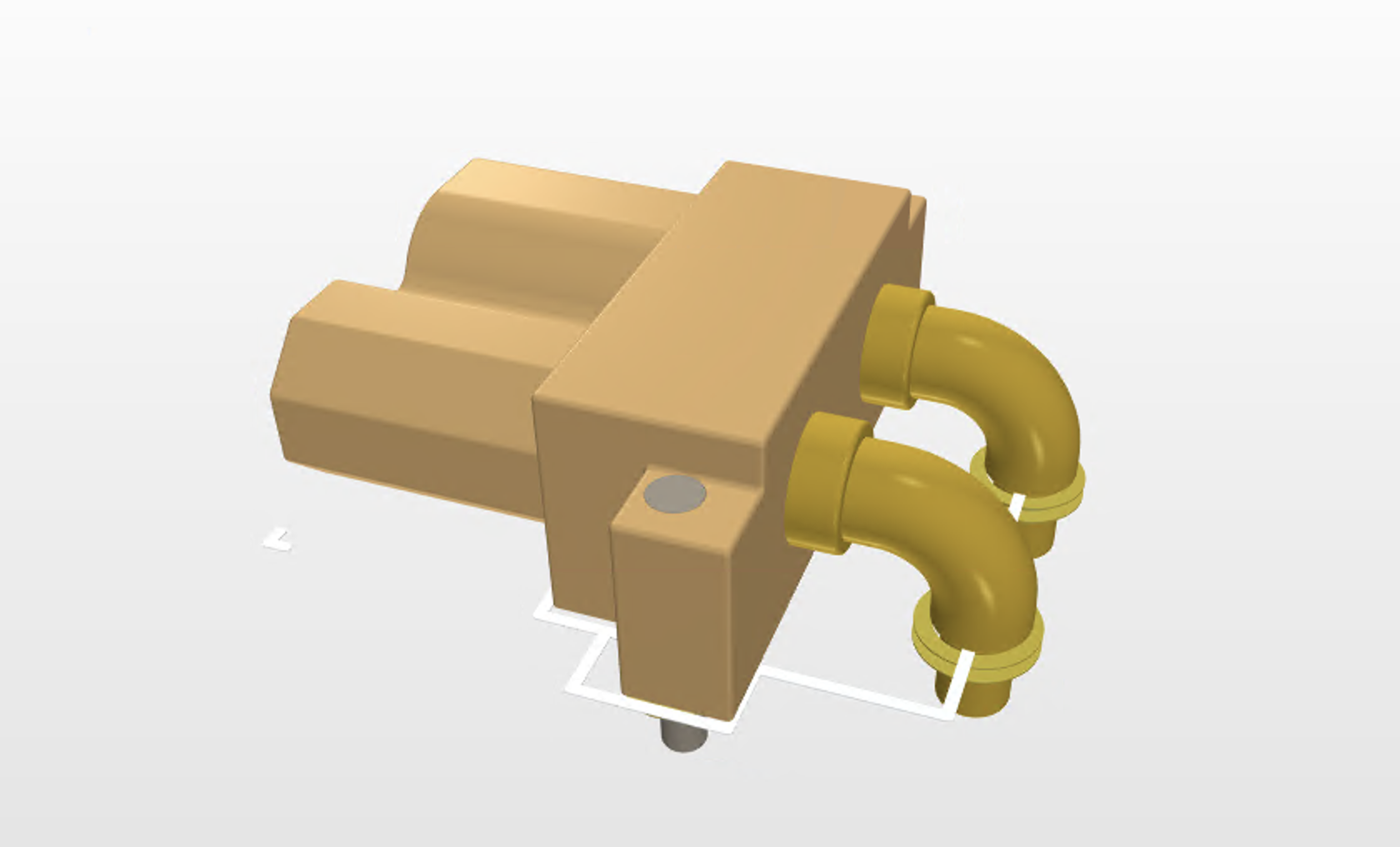

- 进入PCB library(左下角)，为元件添加3D模型
推荐两个优秀的模型下载网站：
https://grabcad.com/ (科学)
https://www.3dcontentcentral.cn/

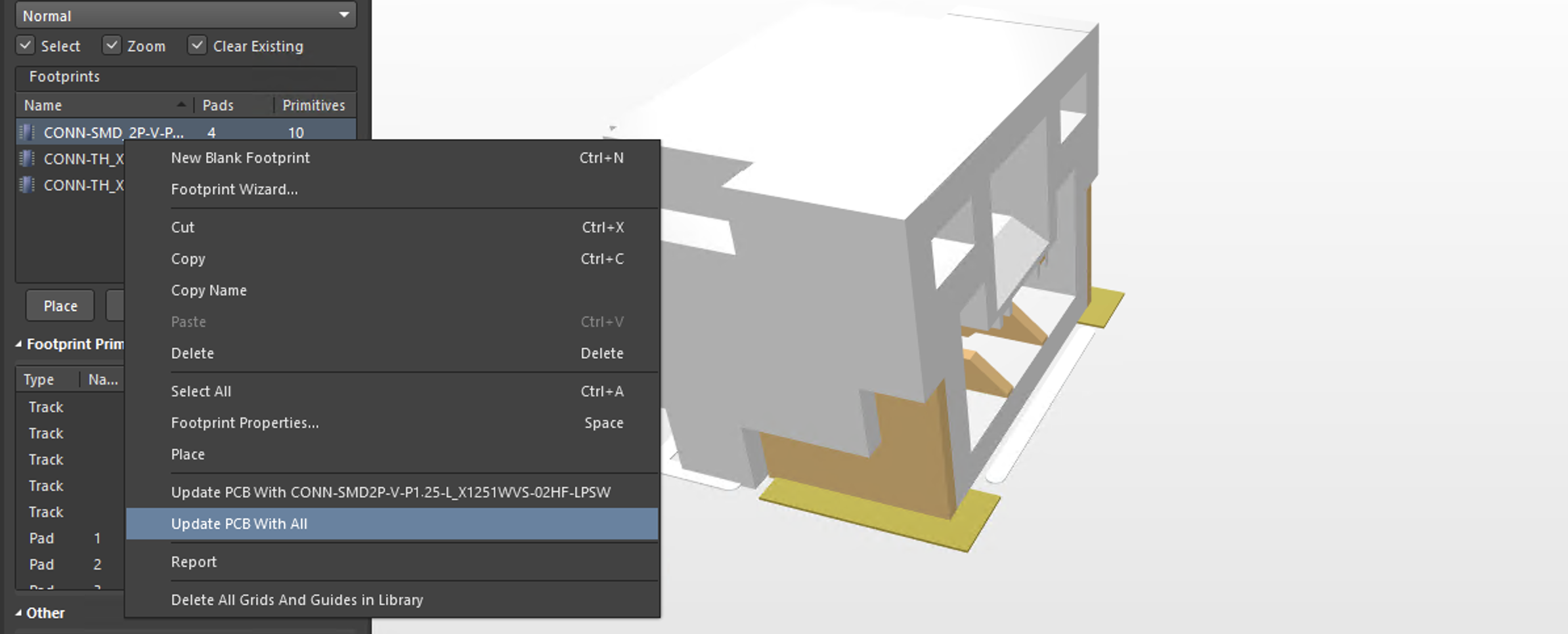

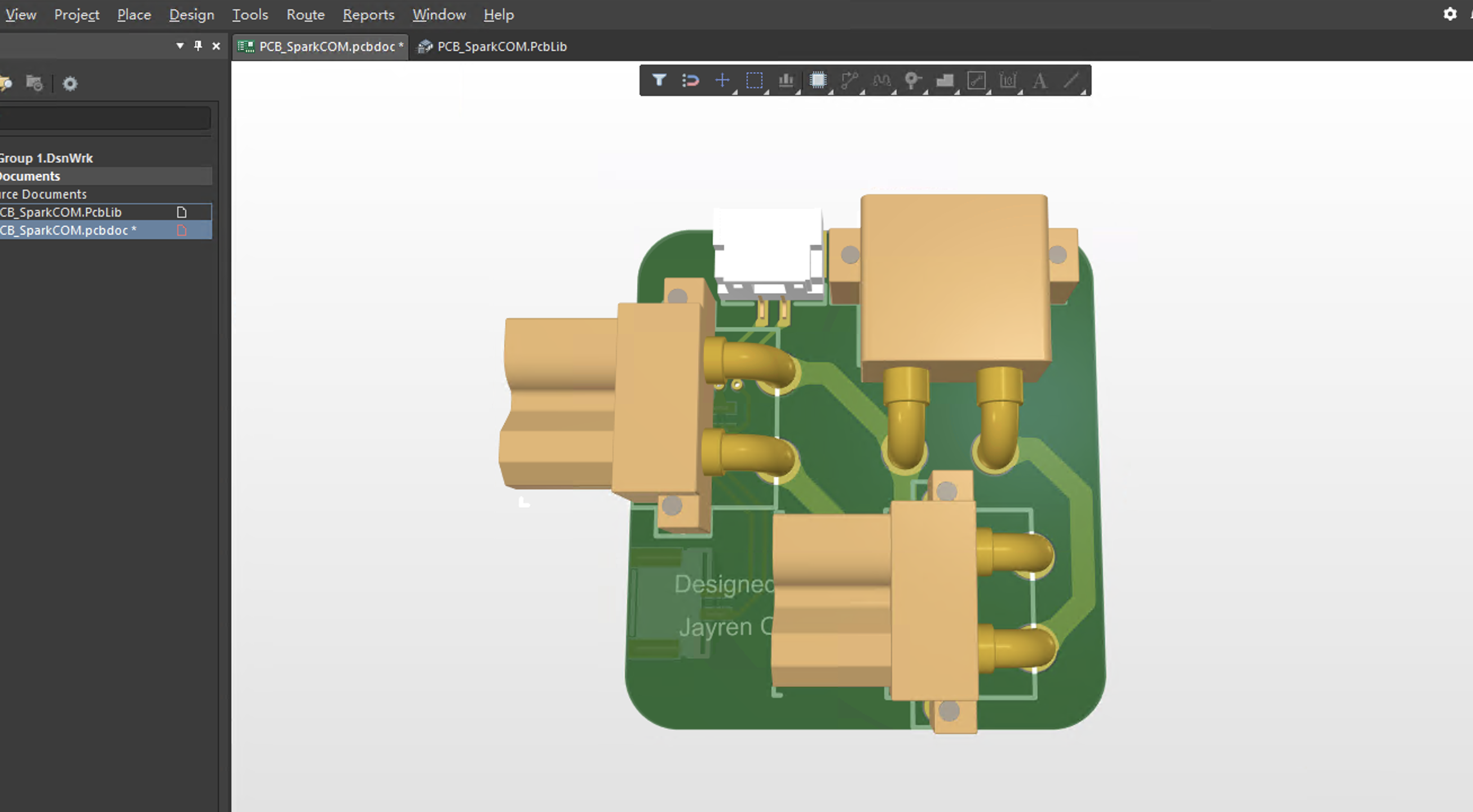

- 更新PCB

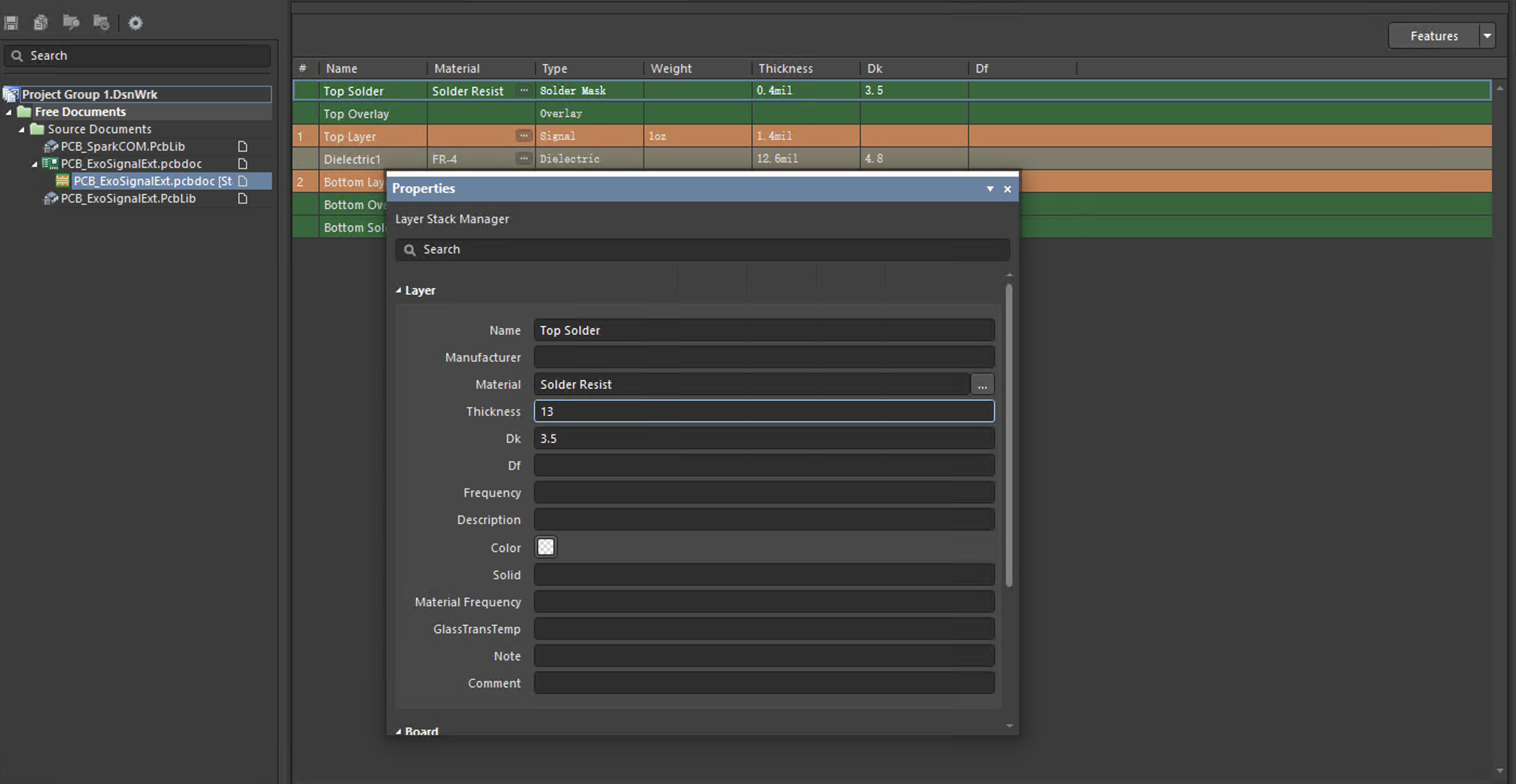

- 设置PCB板厚度
Step 3: 导出AD文件至SW

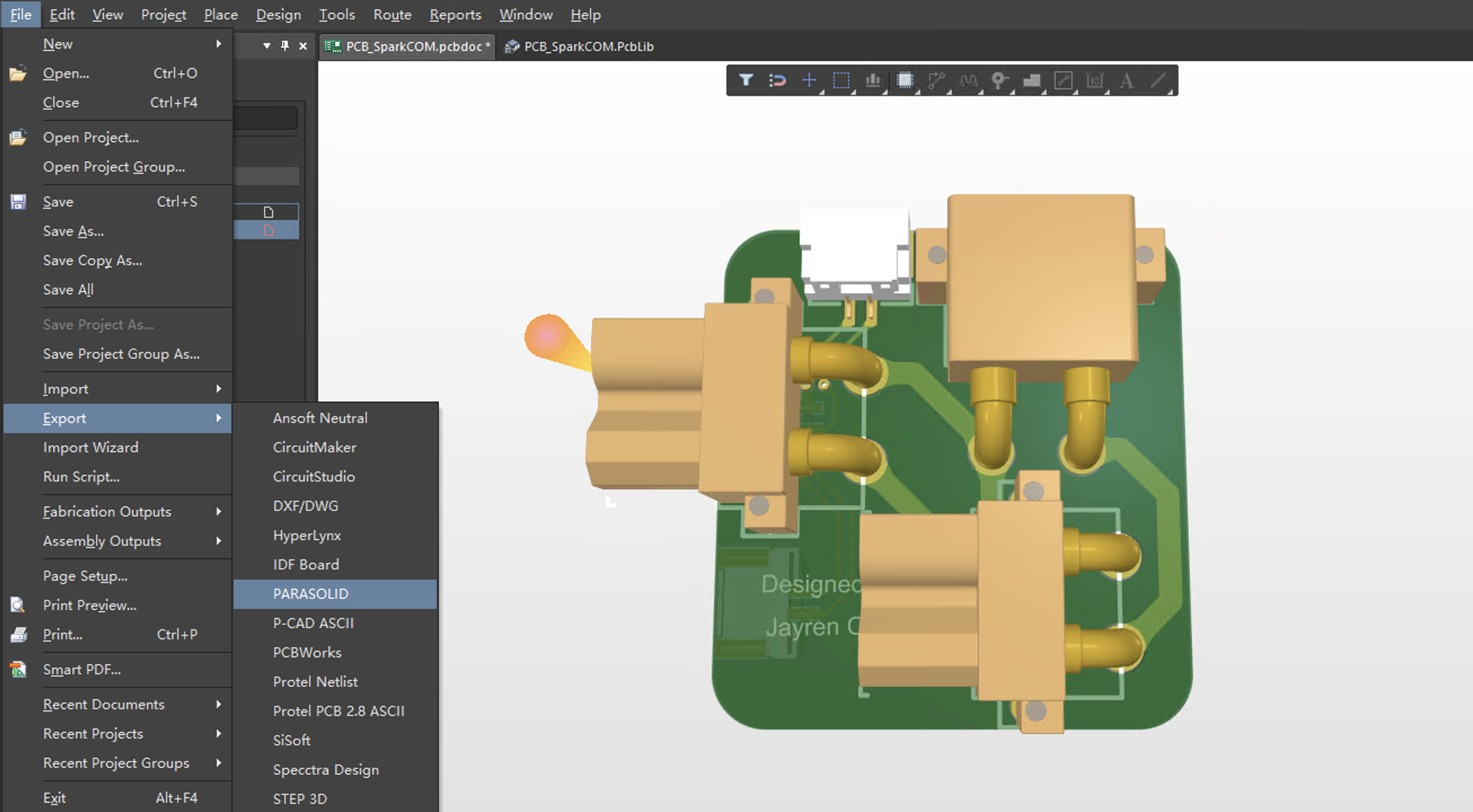

- AD导出

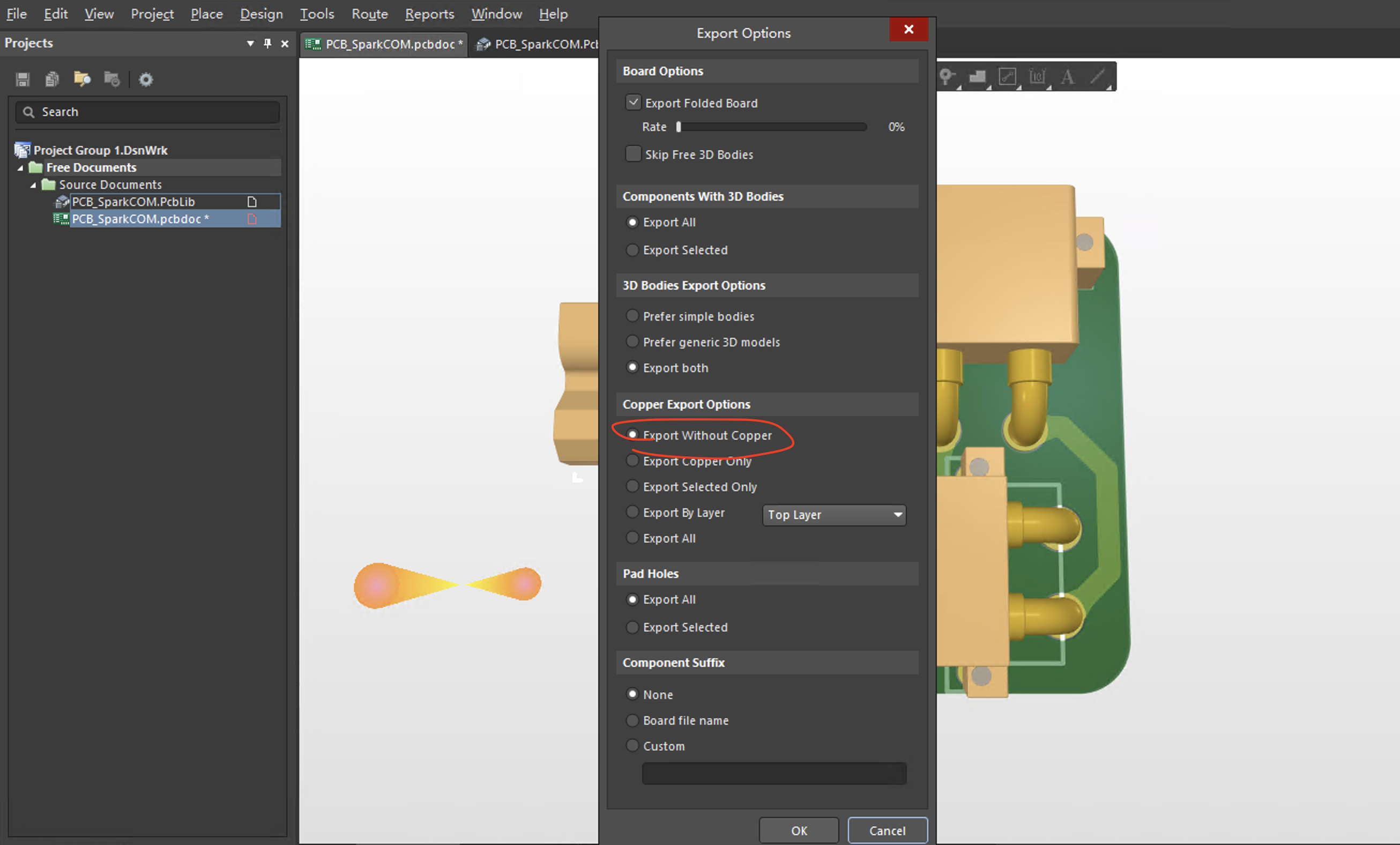

.x_t格式文件，导出设置中选择不导出铜皮

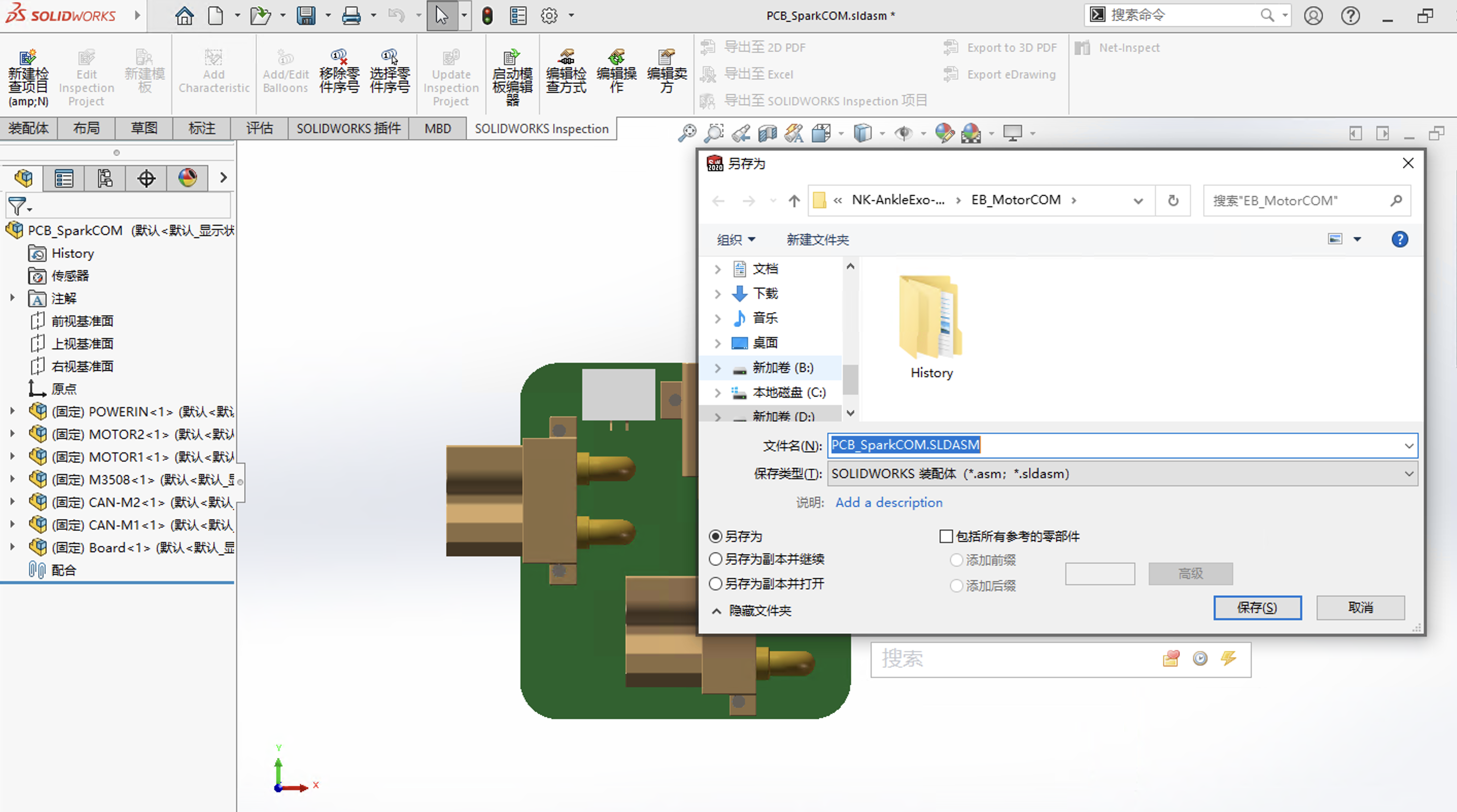

- SW打开
.x_t格式文件，并保存为装配体

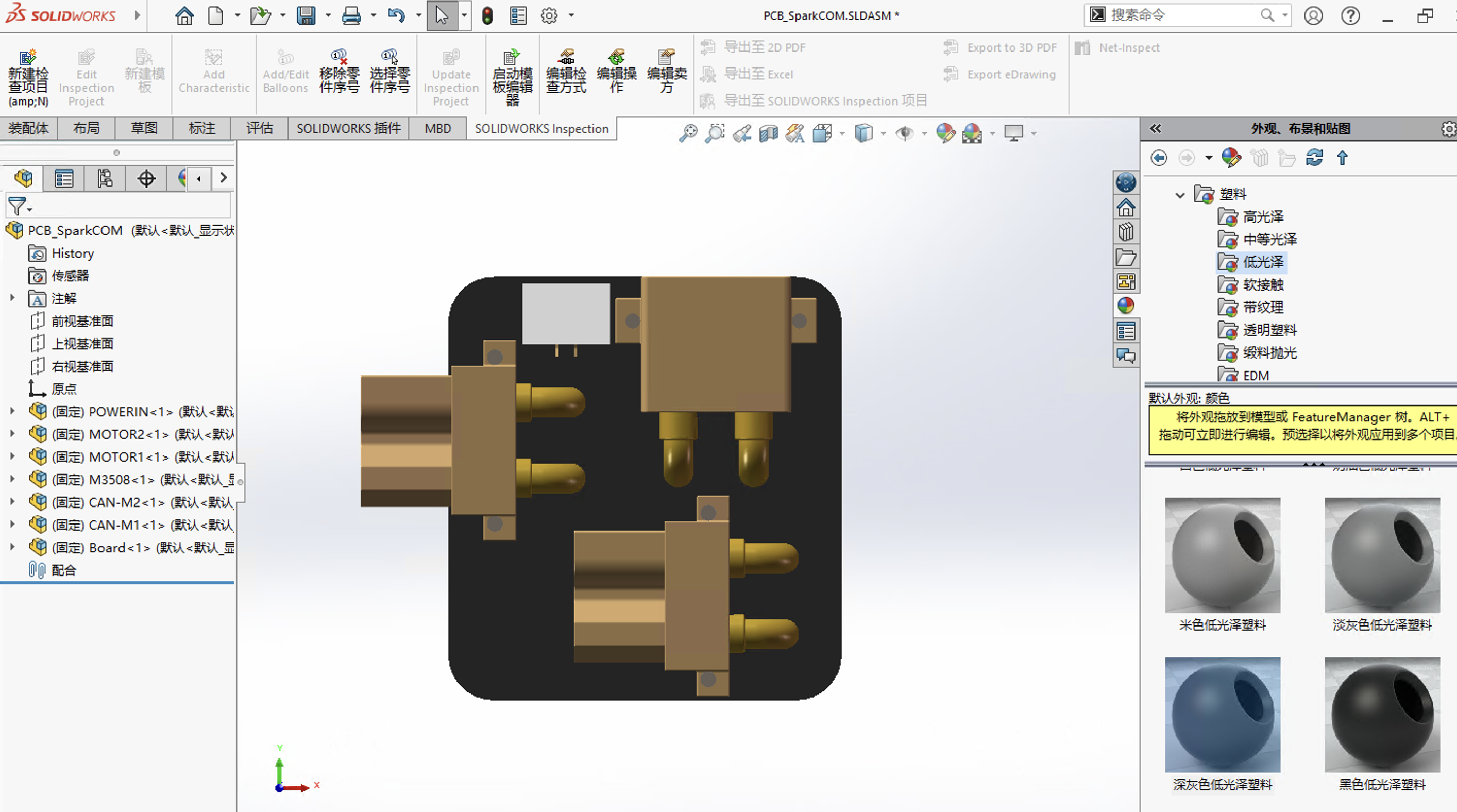

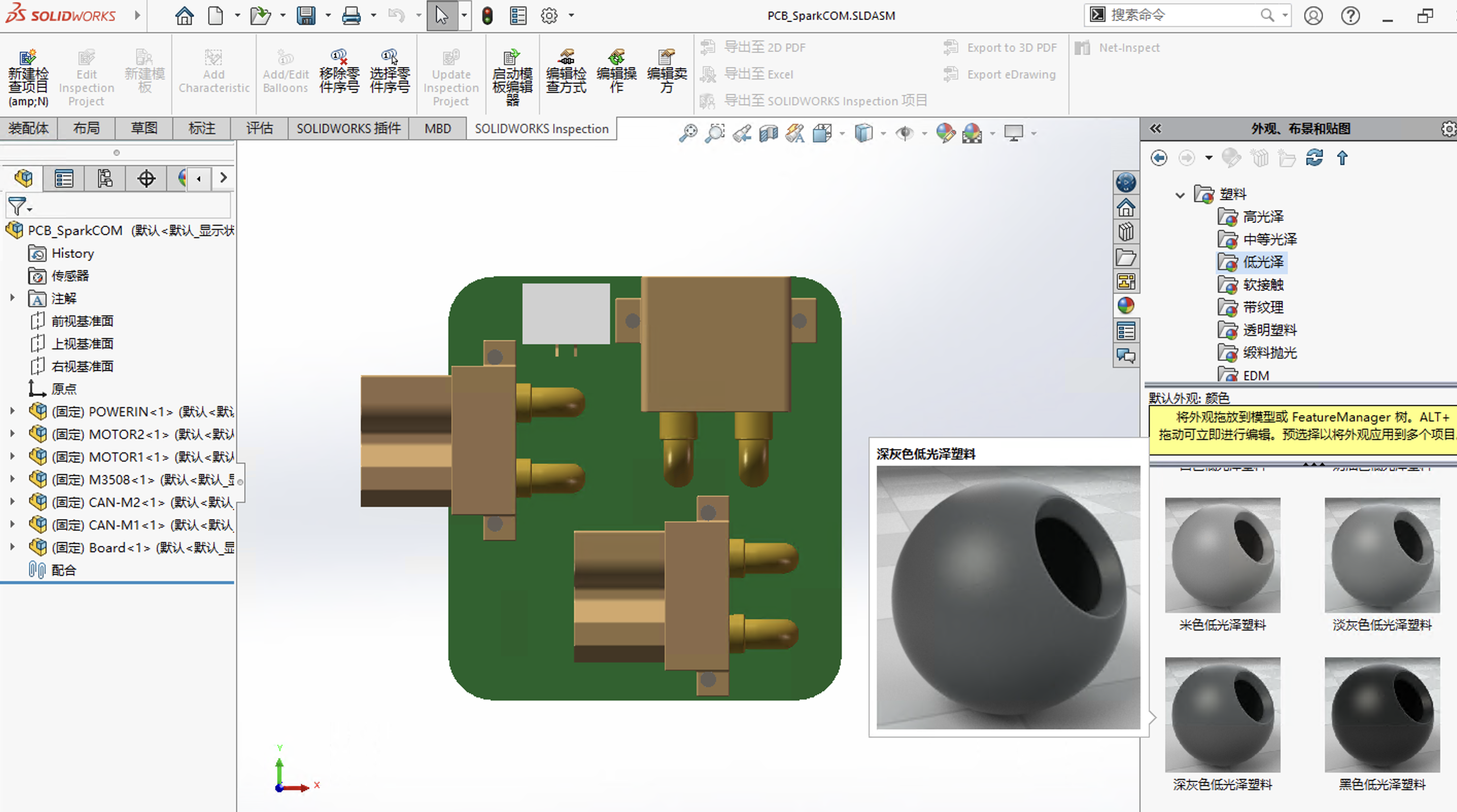

- 将PCB板设置为灰色

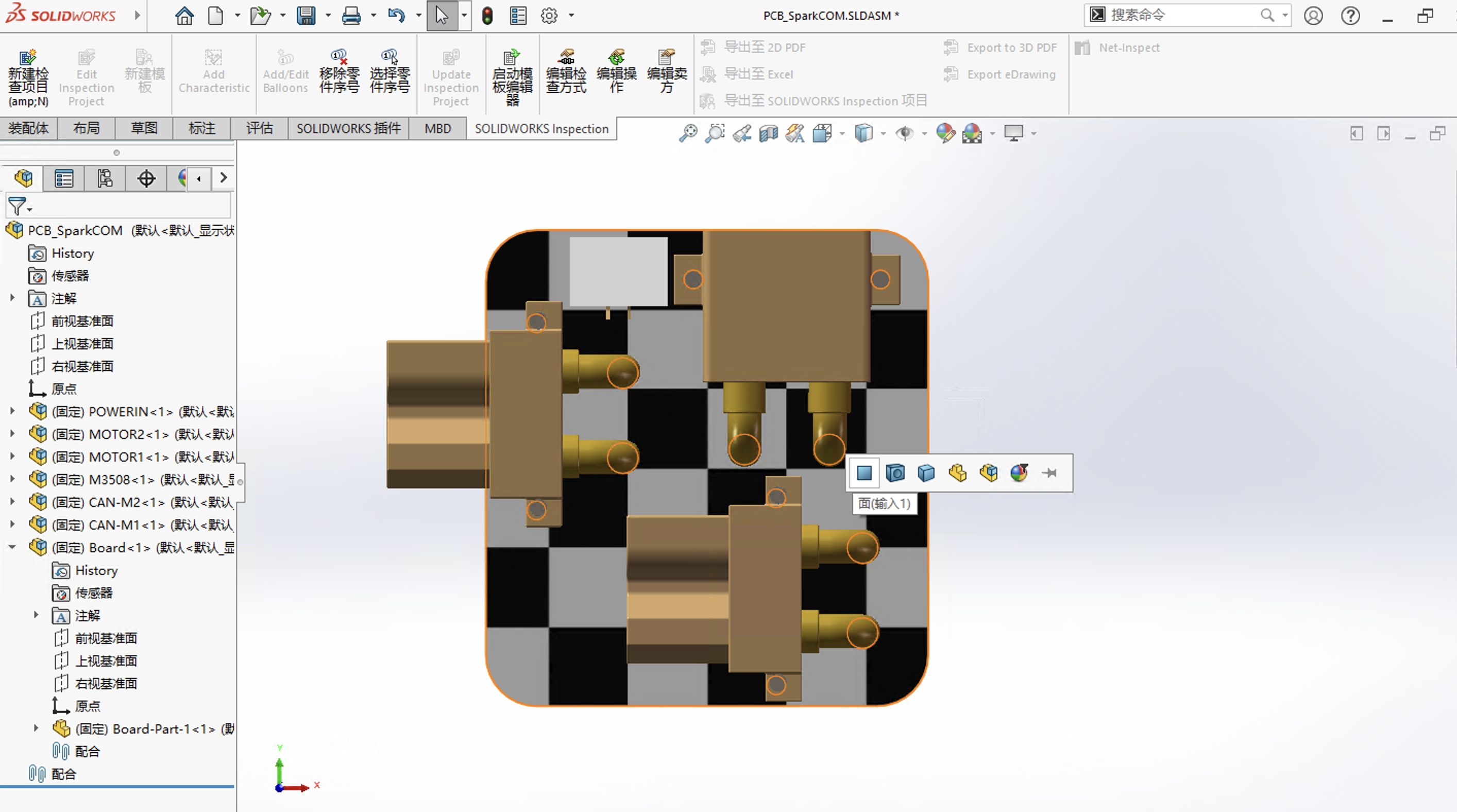

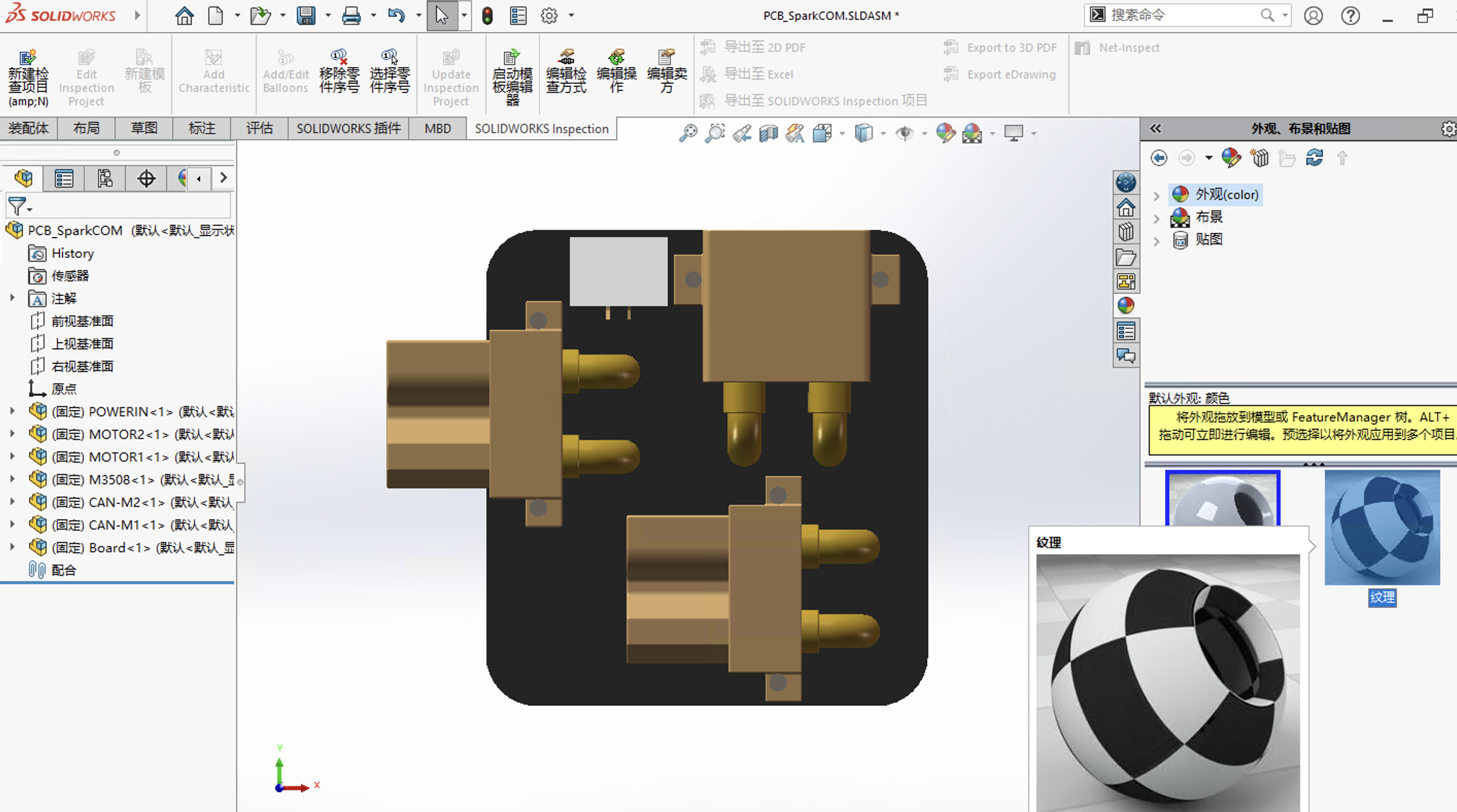

- 为PCB的顶面和底面添加纹理（贴图）

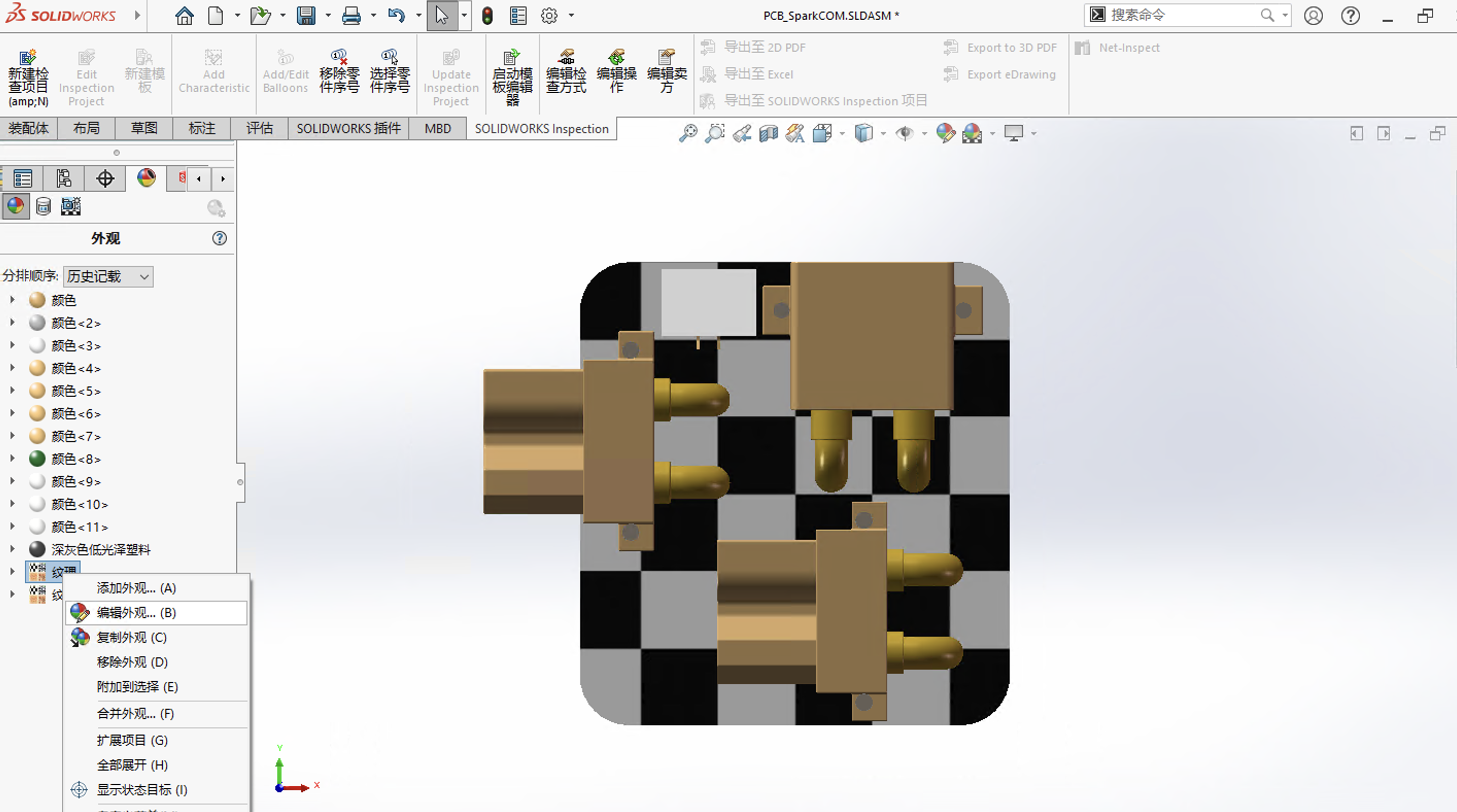

- 编辑纹理属性

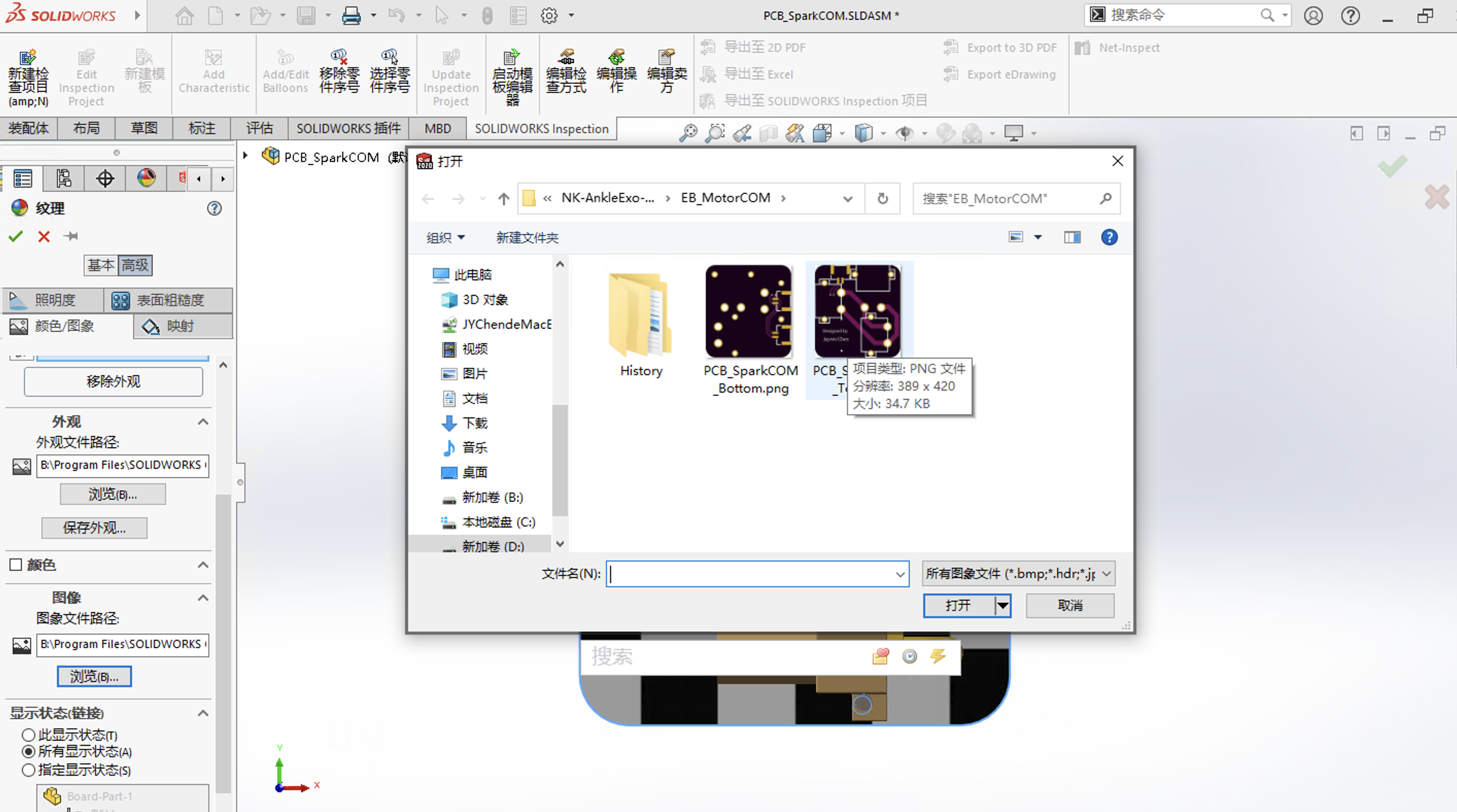

- 在属性中选择高级模式，并选择之前保存的图像

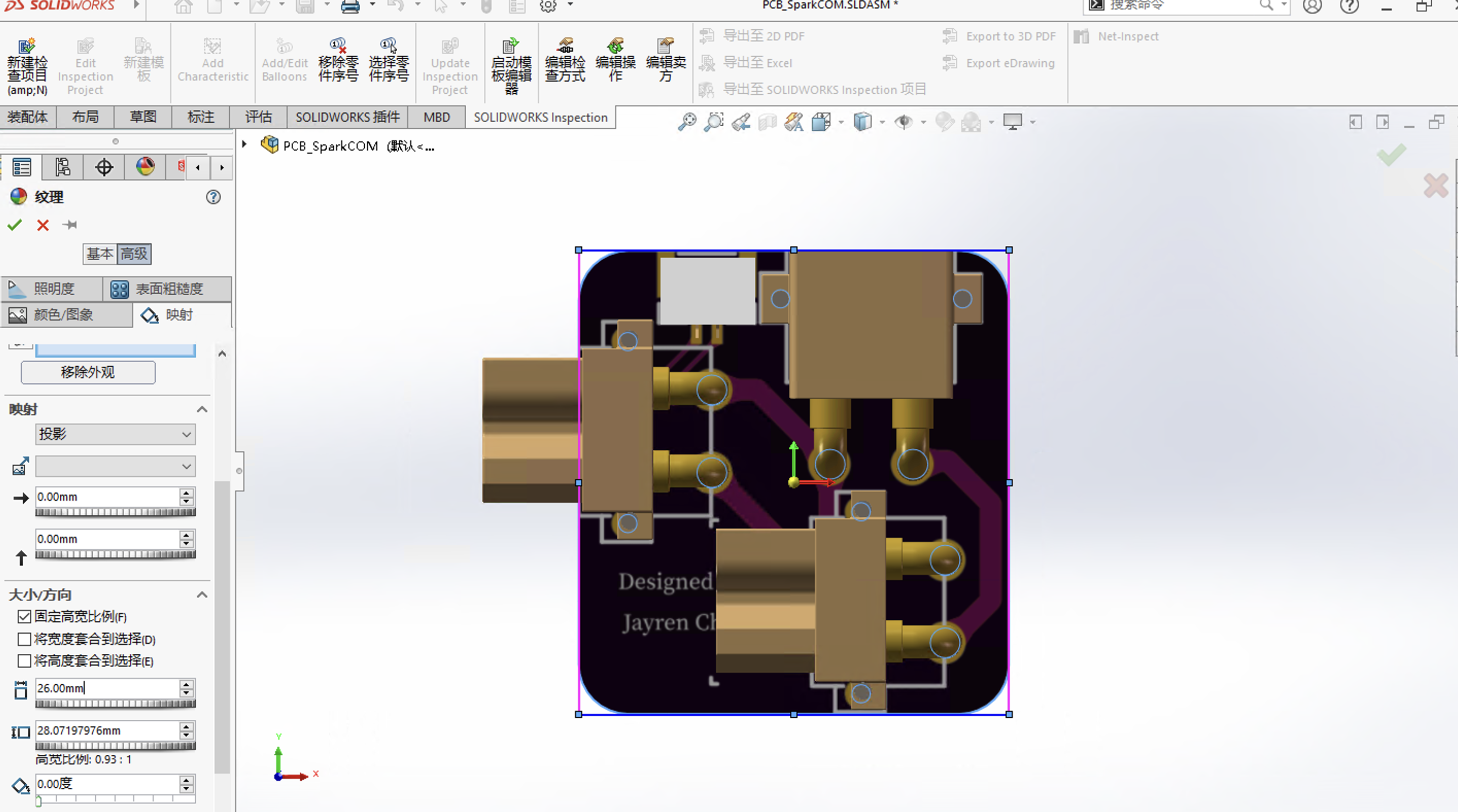

- 在映射中将图片大小改为PCB的实际尺寸
- 其中一面贴图还需要设置为水平镜像

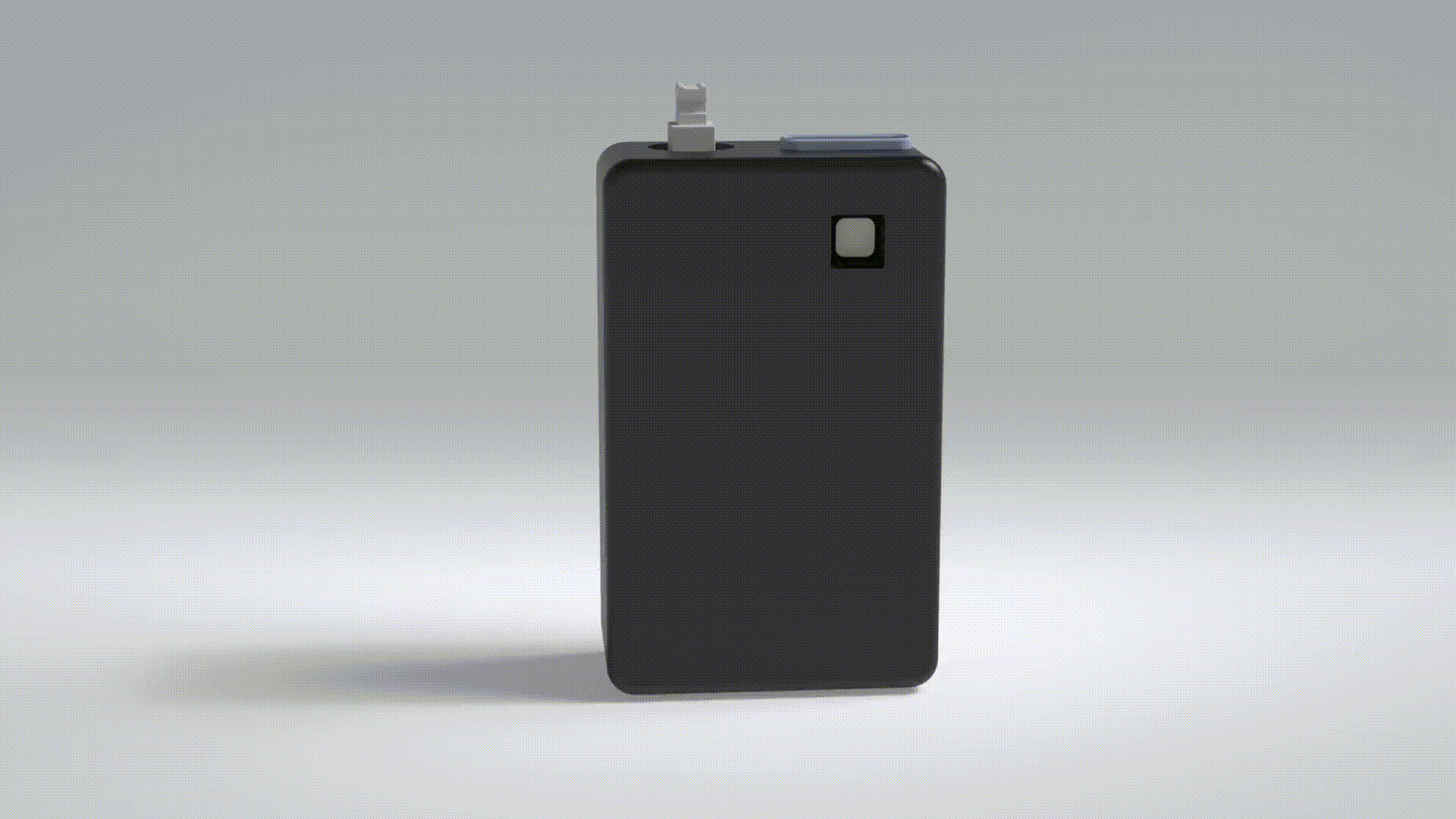

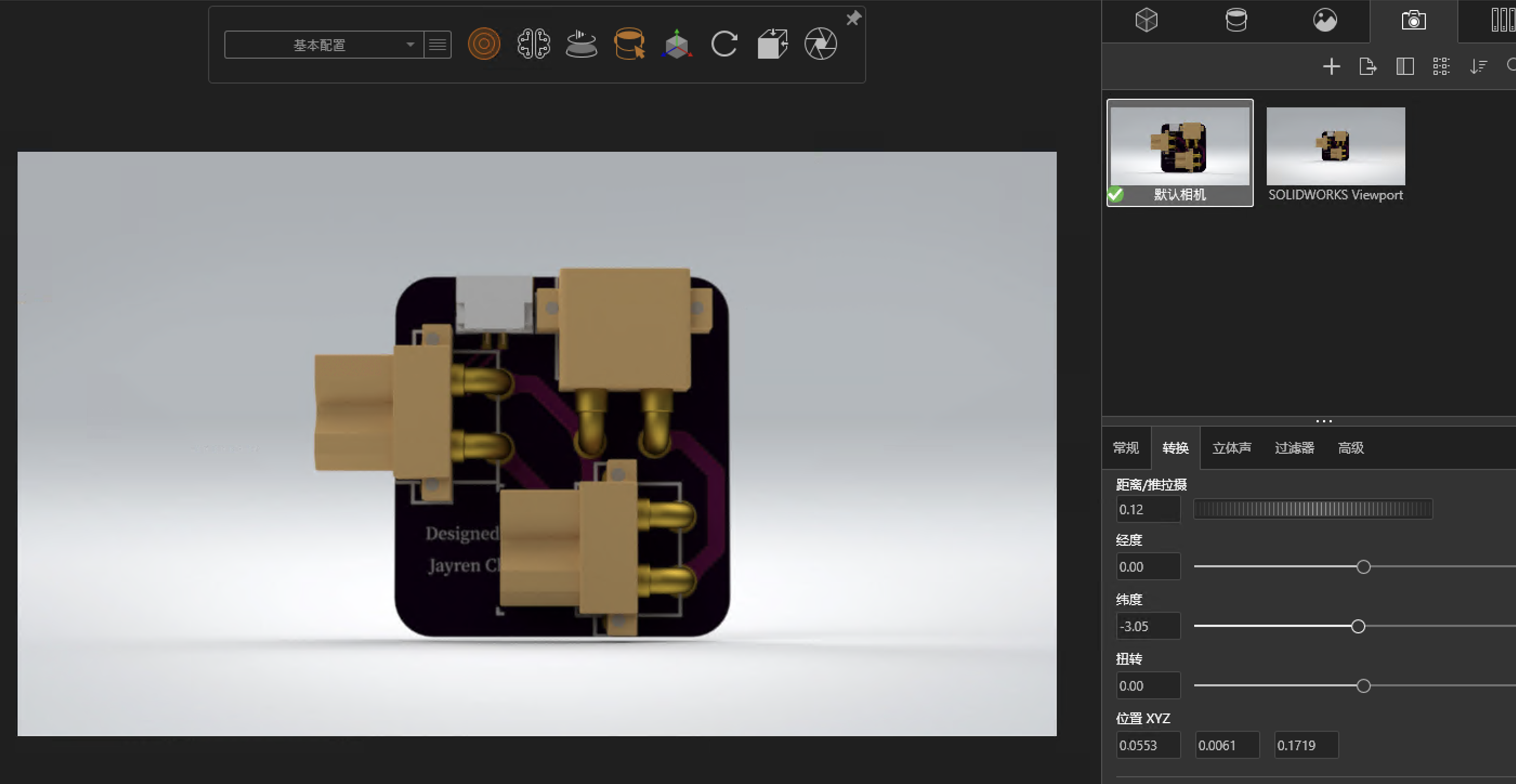

Step 4: SolidWorks Visualize渲染

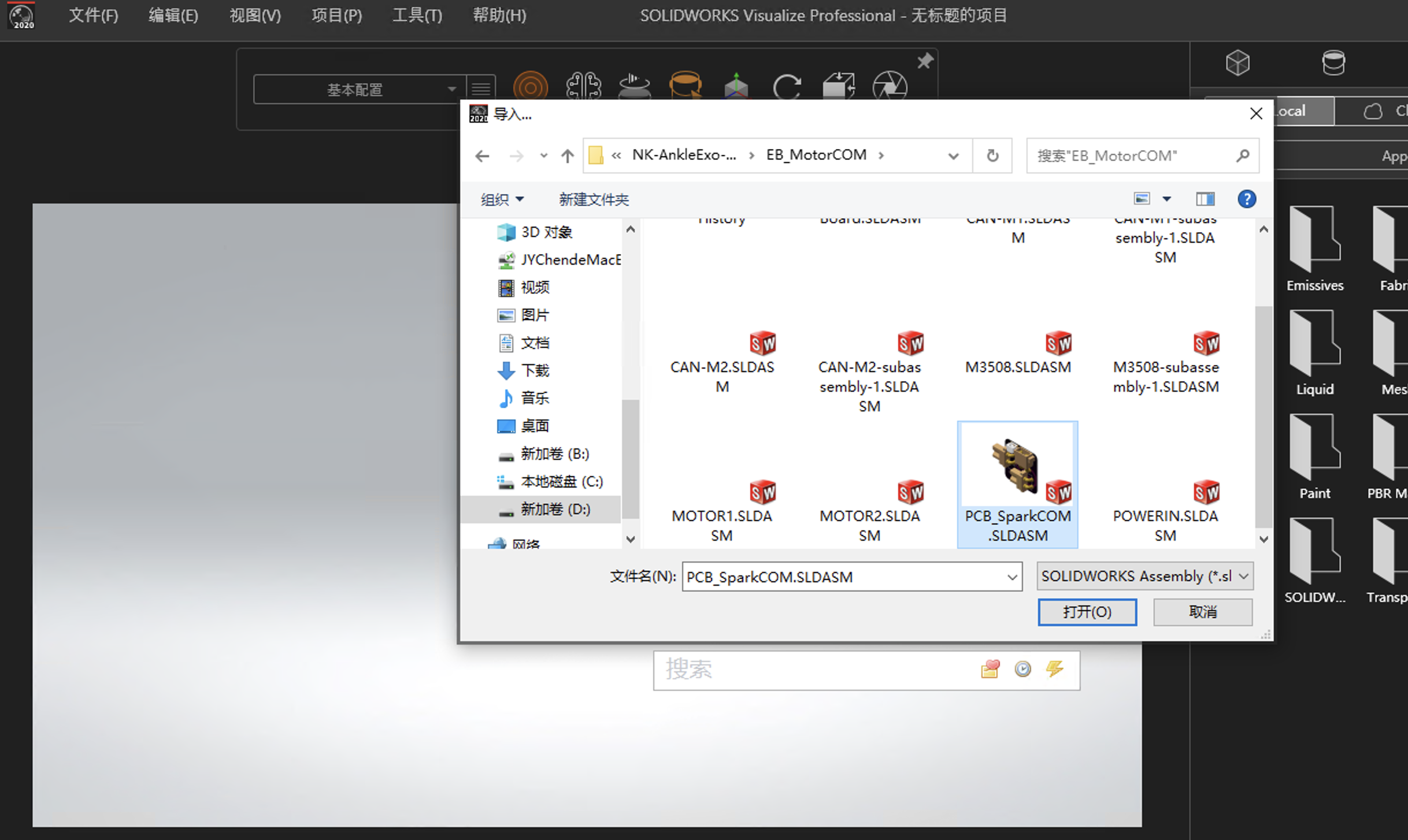

- 在Visualize中新建项目并导入模型（由
.x_t生成的为装配体模型）

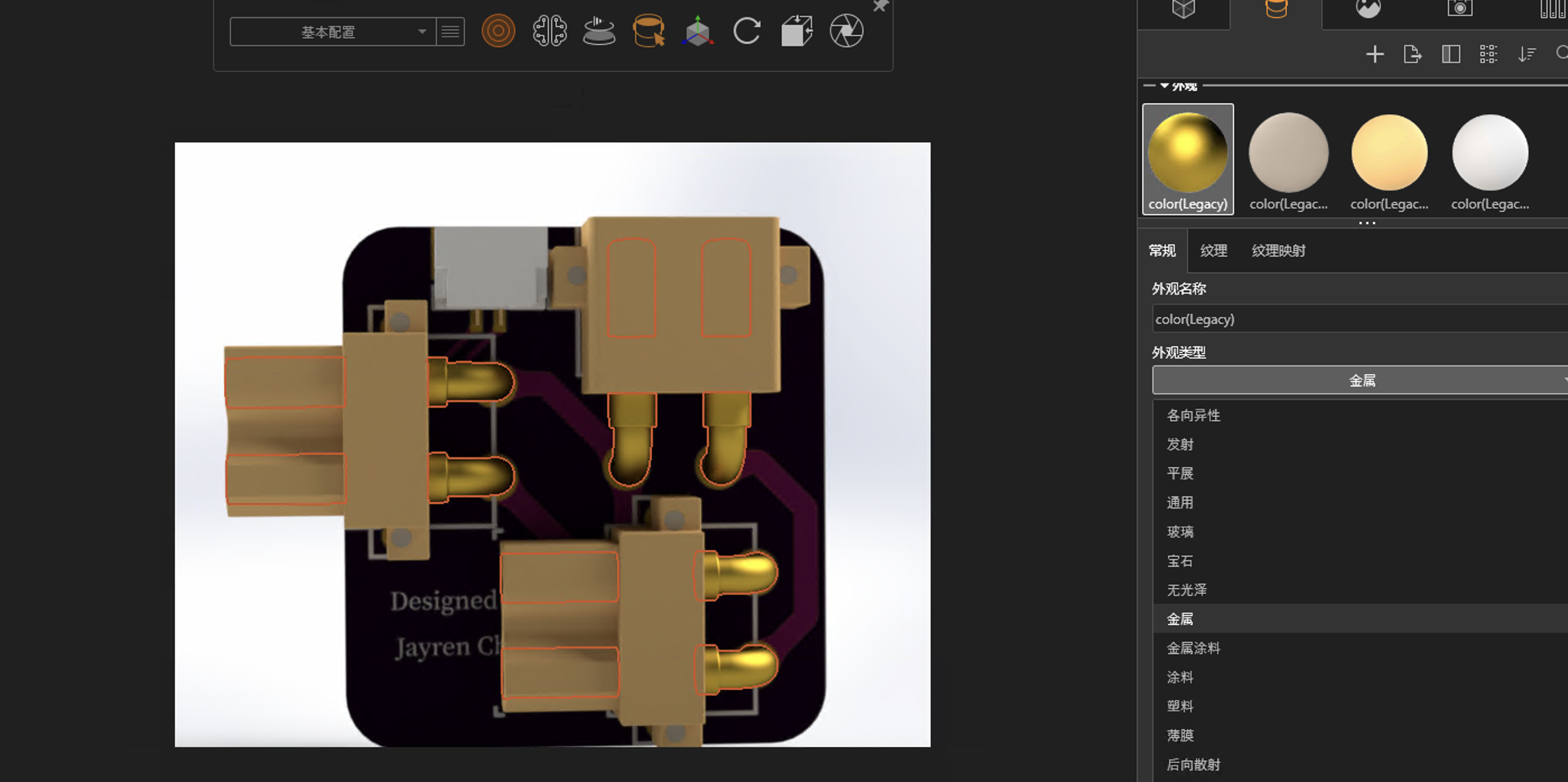

- 根据需求调整材质颜色与属性

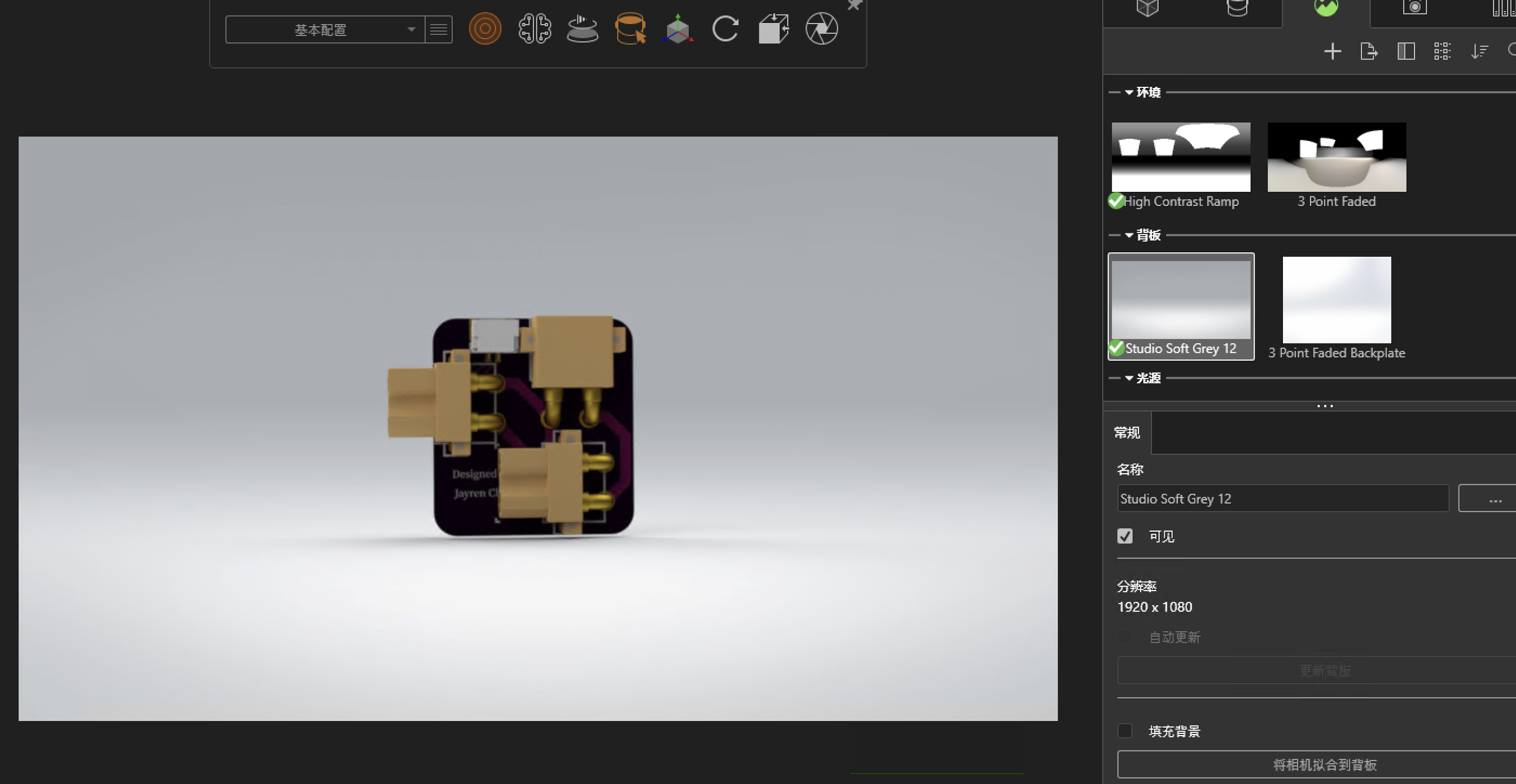

- 根据需求调整环境与背板
- 根据需求相机位置与姿态

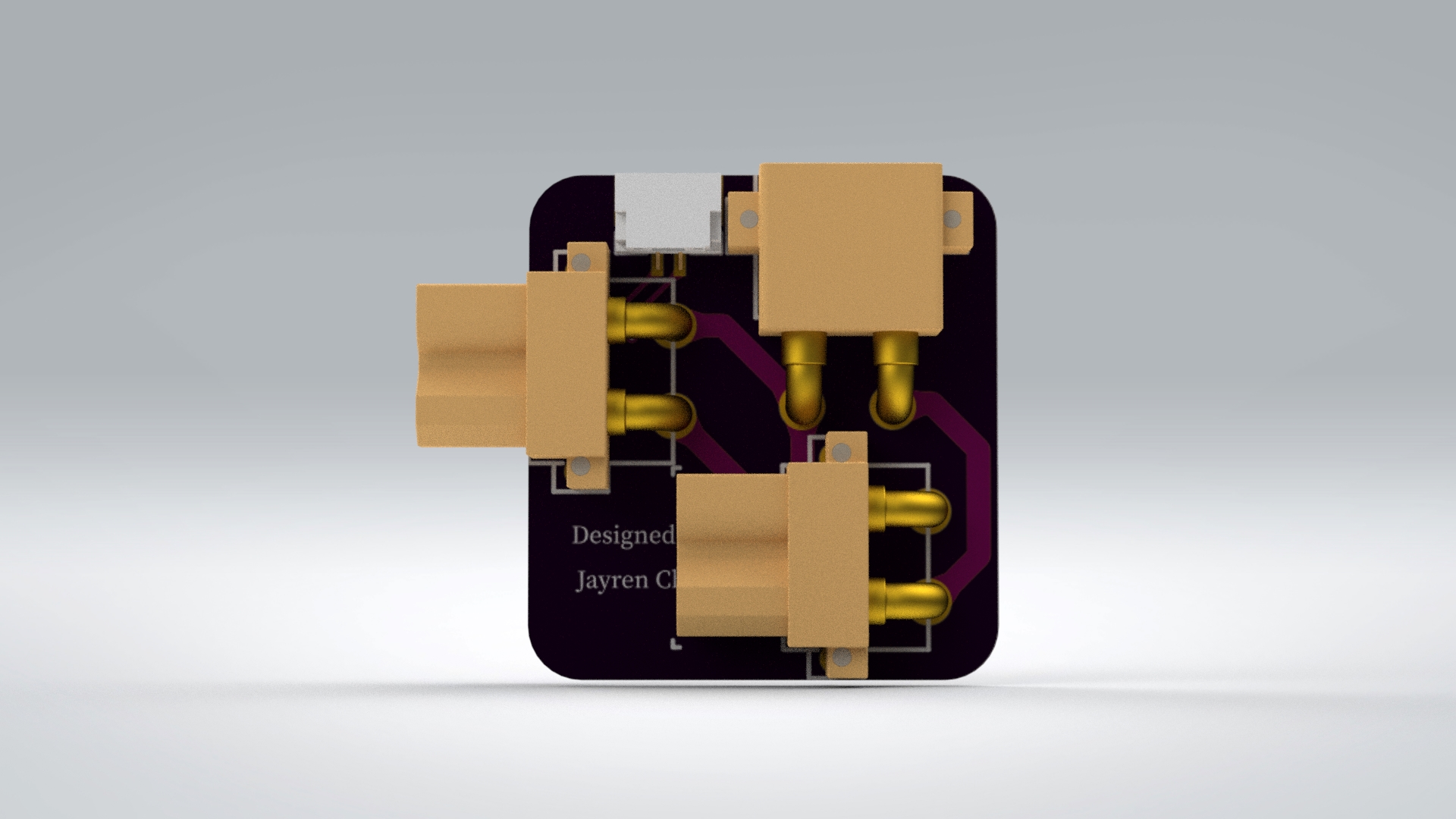

- 进行渲染
