以跑台地反力为案列,介绍Matlab信号分析工具箱Signal Analyzer的基本使用
参考资料:
1-数据导入

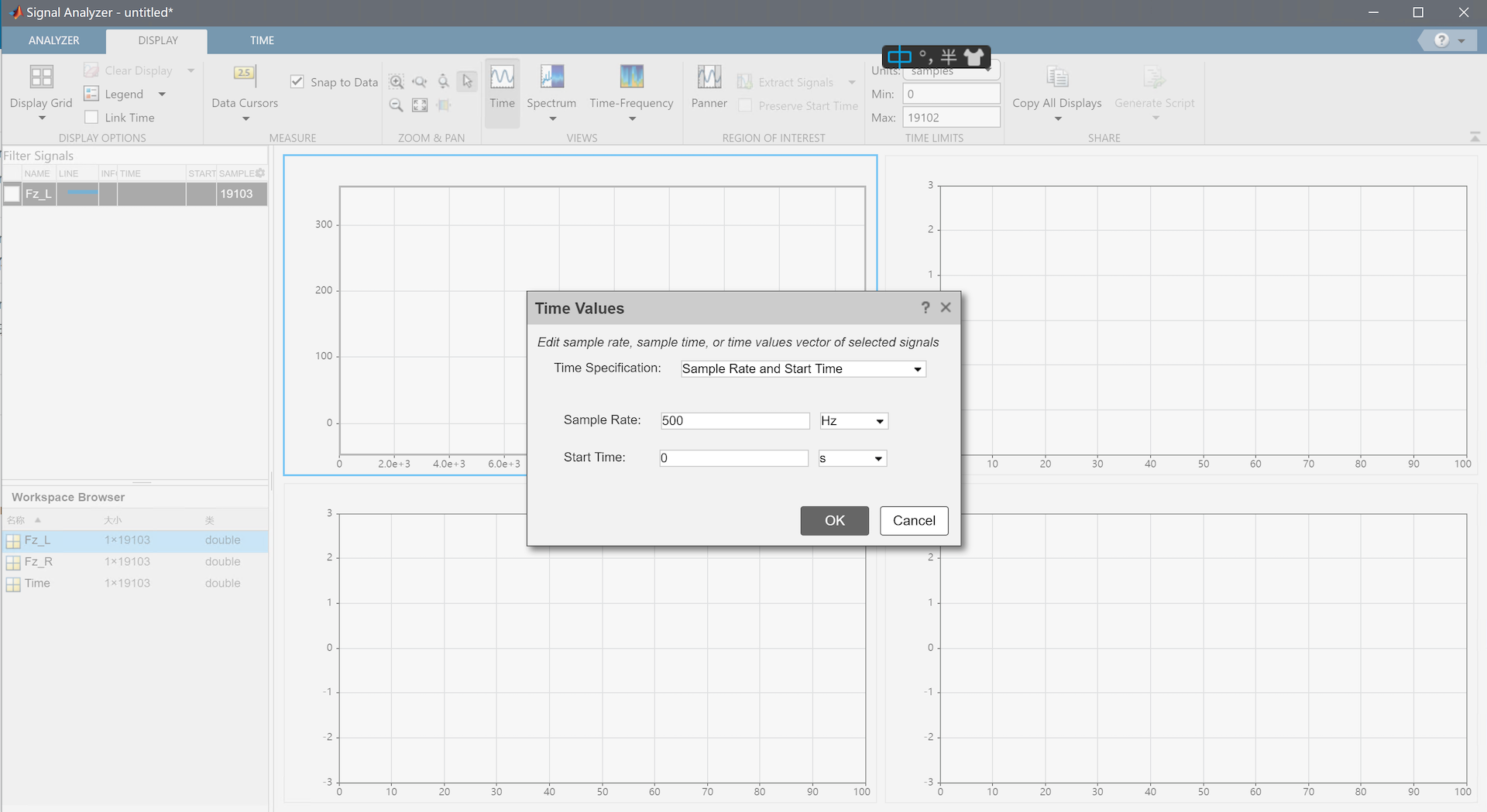

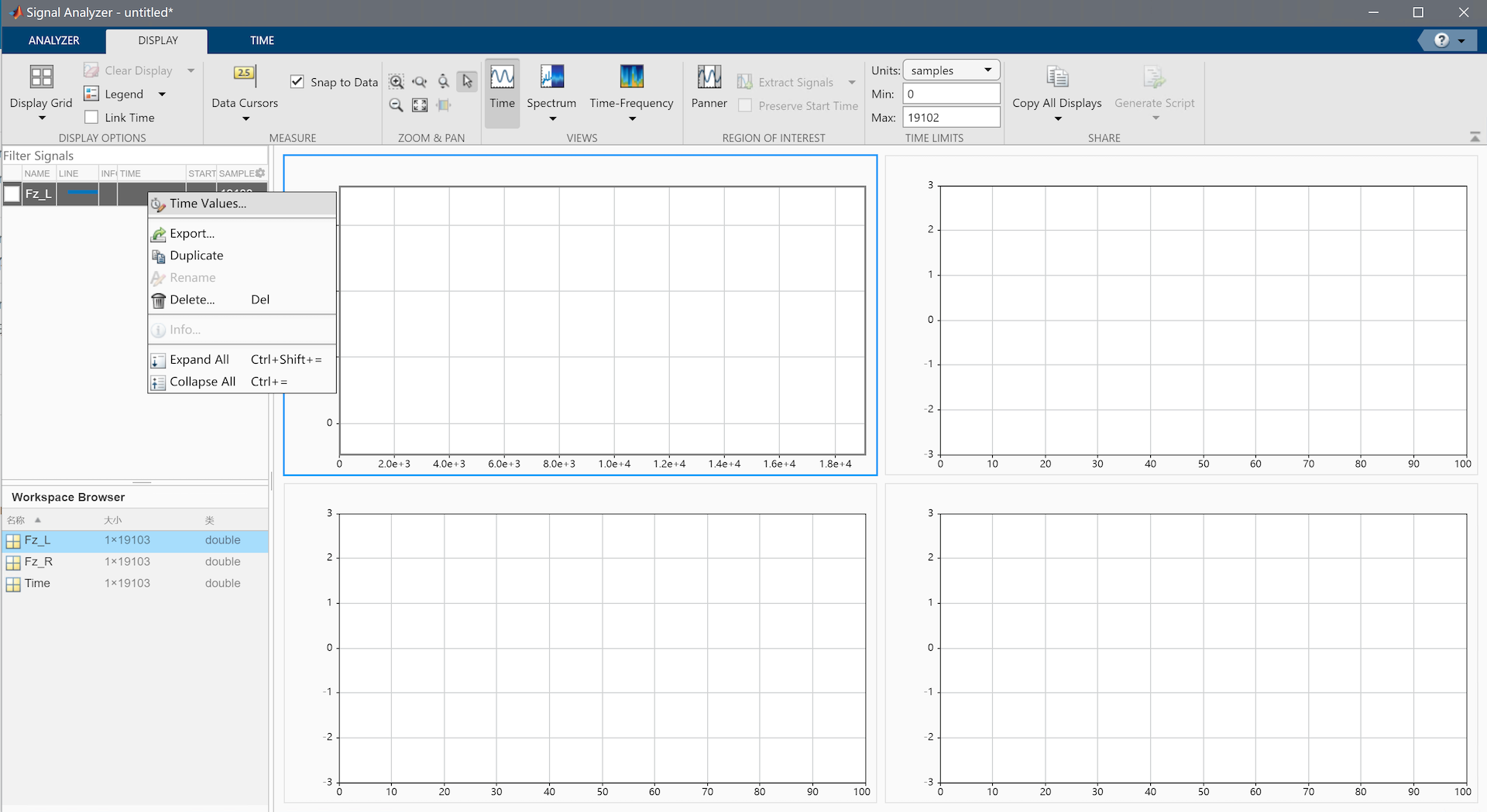

加载数据,设置采样频率和开始时间
![截屏2021-10-20 下午7.34.59.png](/2021/10/08/4-Tutorials/Software/Matlab%20Signal%20Analyzer/1.png)
功率谱分析
频谱与功率谱密度:
- 根据信号的性质可分为确定信号和随机信号,确定信号又分为能量信号和功率信号,而随机信号只有功率信号;
- 只有能量信号才可以进行FFT得到频谱,功率信号不满足FFT的假设条件,只能进行功率谱分析(或着对信号进行有限截断进行FFT);
- 对于确定信号而言功率谱可以简单看作是频谱模的平方(功率谱没有相频概念),对随机信号而言,可以看作是多次平均;

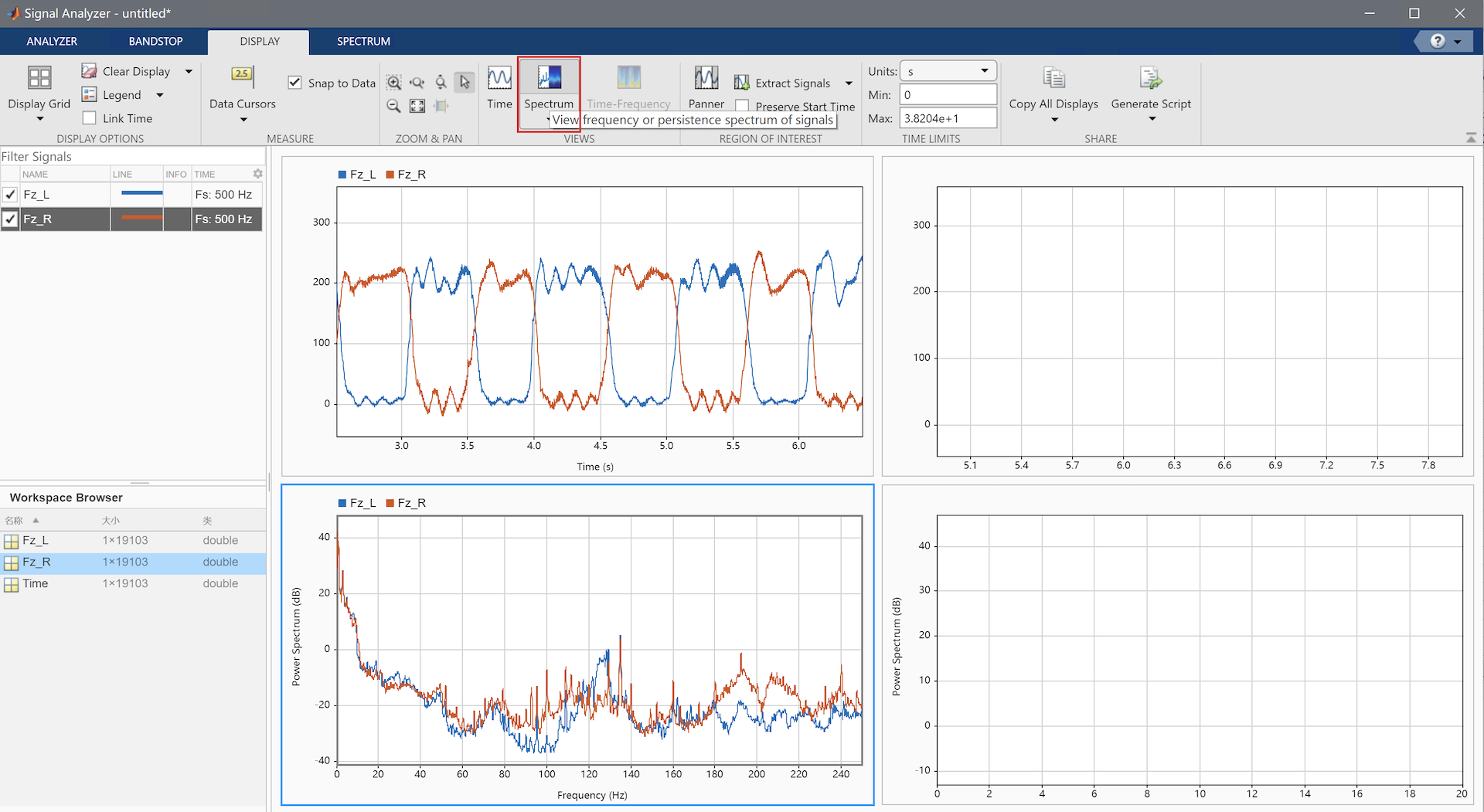

进行功率分析
![Untitled](/2021/10/08/4-Tutorials/Software/Matlab%20Signal%20Analyzer/3.png)

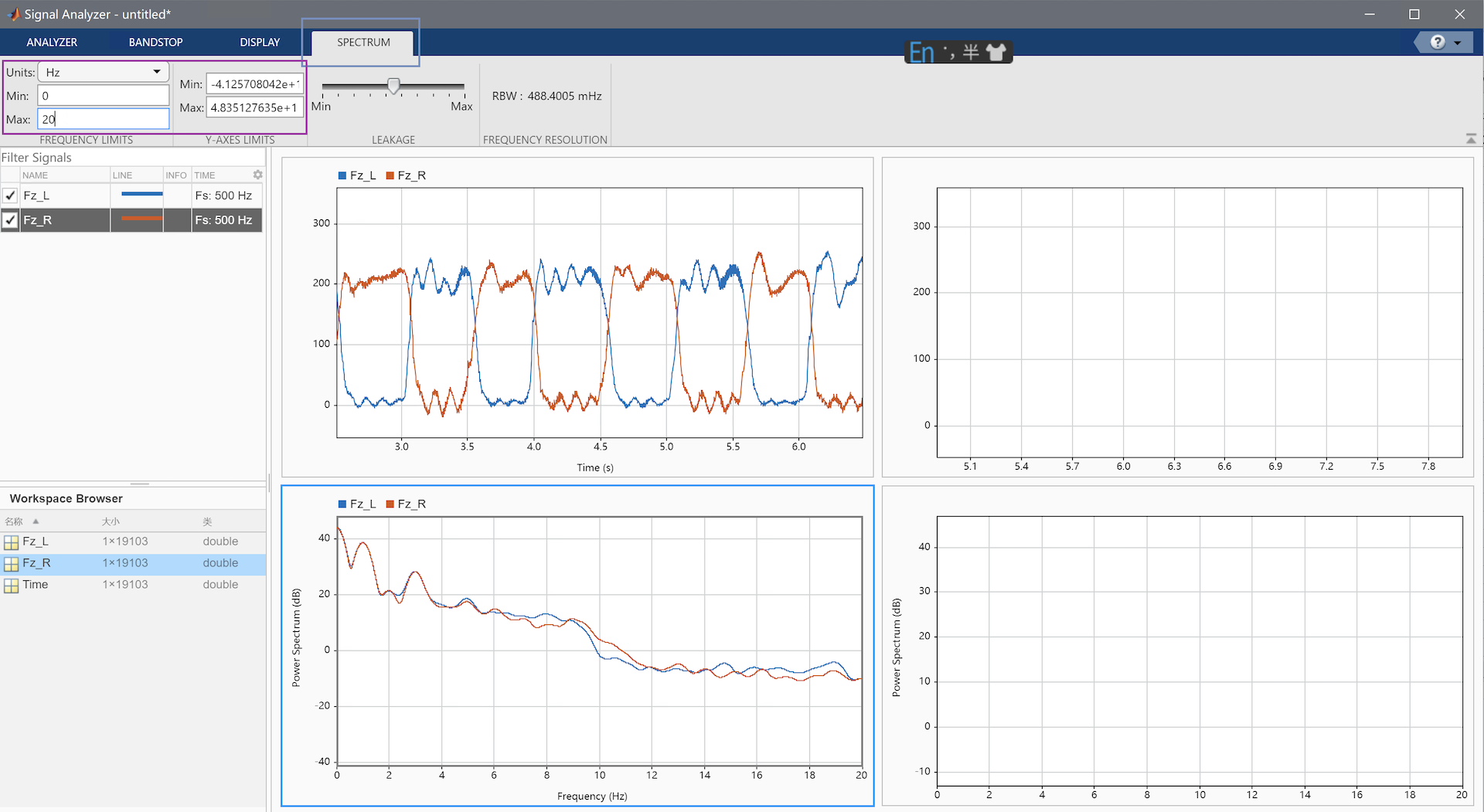

设置坐标轴显示范围,以及其他参数
![Untitled](/2021/10/08/4-Tutorials/Software/Matlab%20Signal%20Analyzer/4.png)
3-数据平滑和滤波

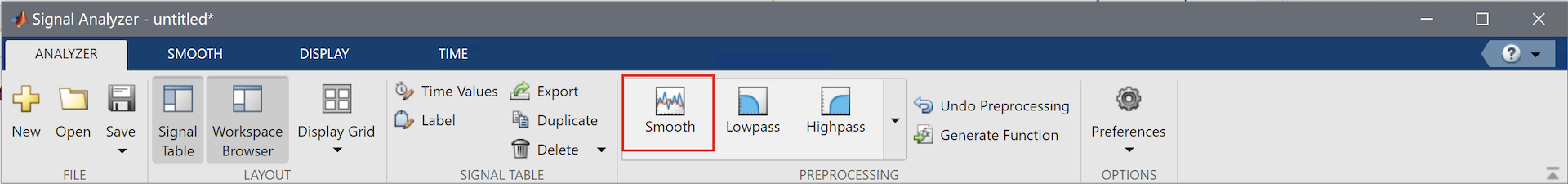

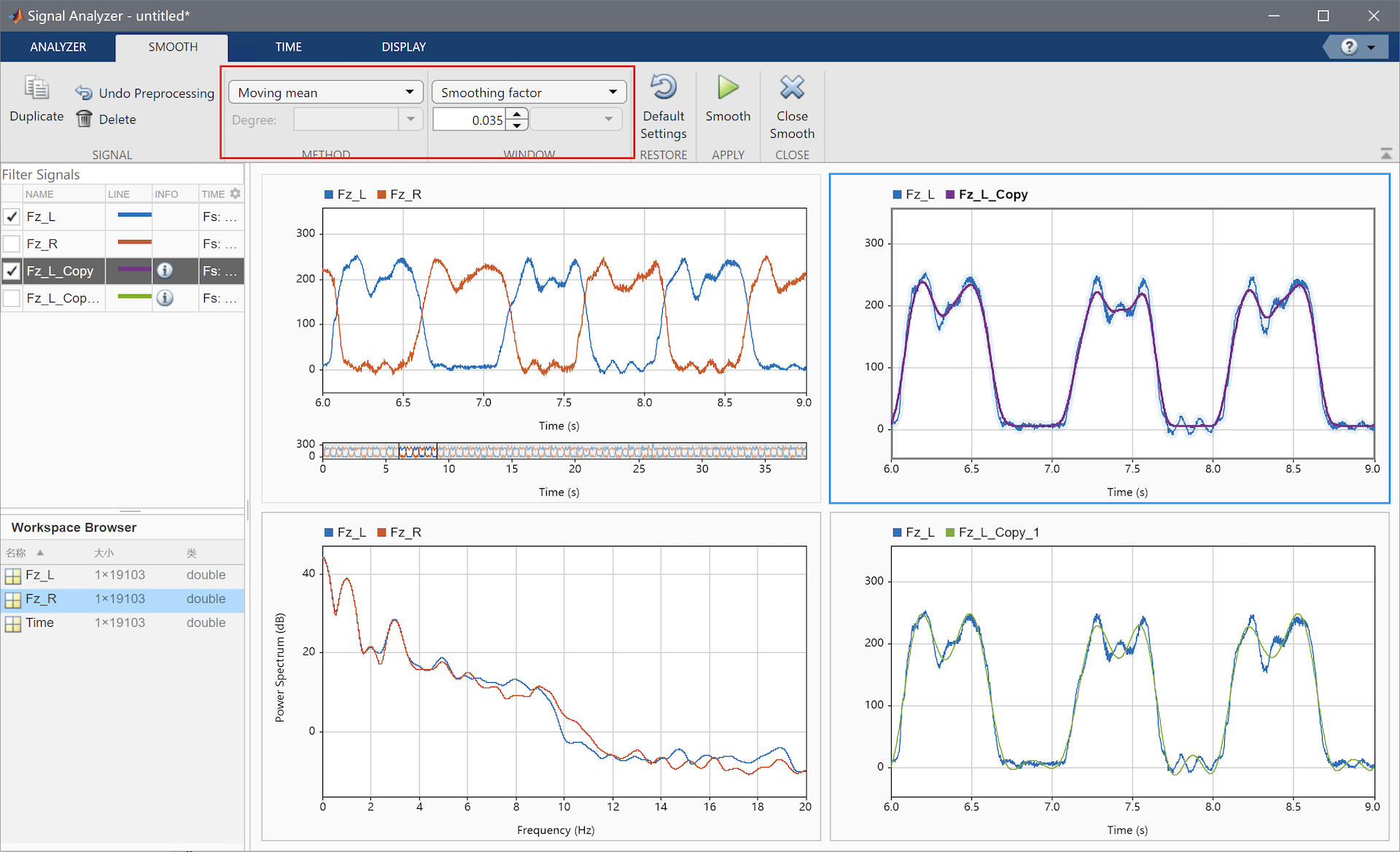

拷贝原始数据到新的变量,并进行滑动均值滤波
![Untitled](/2021/10/08/4-Tutorials/Software/Matlab%20Signal%20Analyzer/5.png)
![Untitled](/2021/10/08/4-Tutorials/Software/Matlab%20Signal%20Analyzer/6.png)

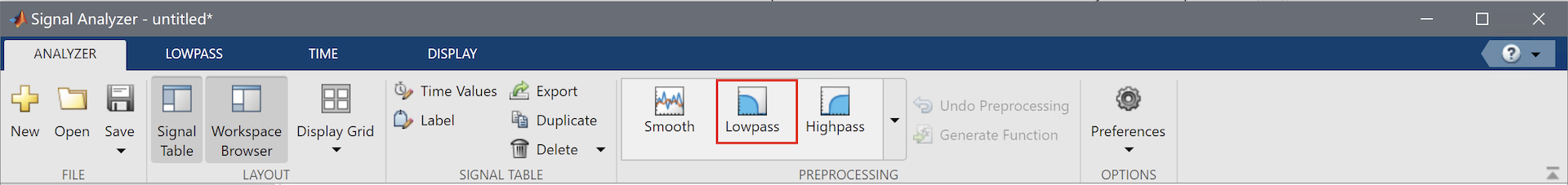

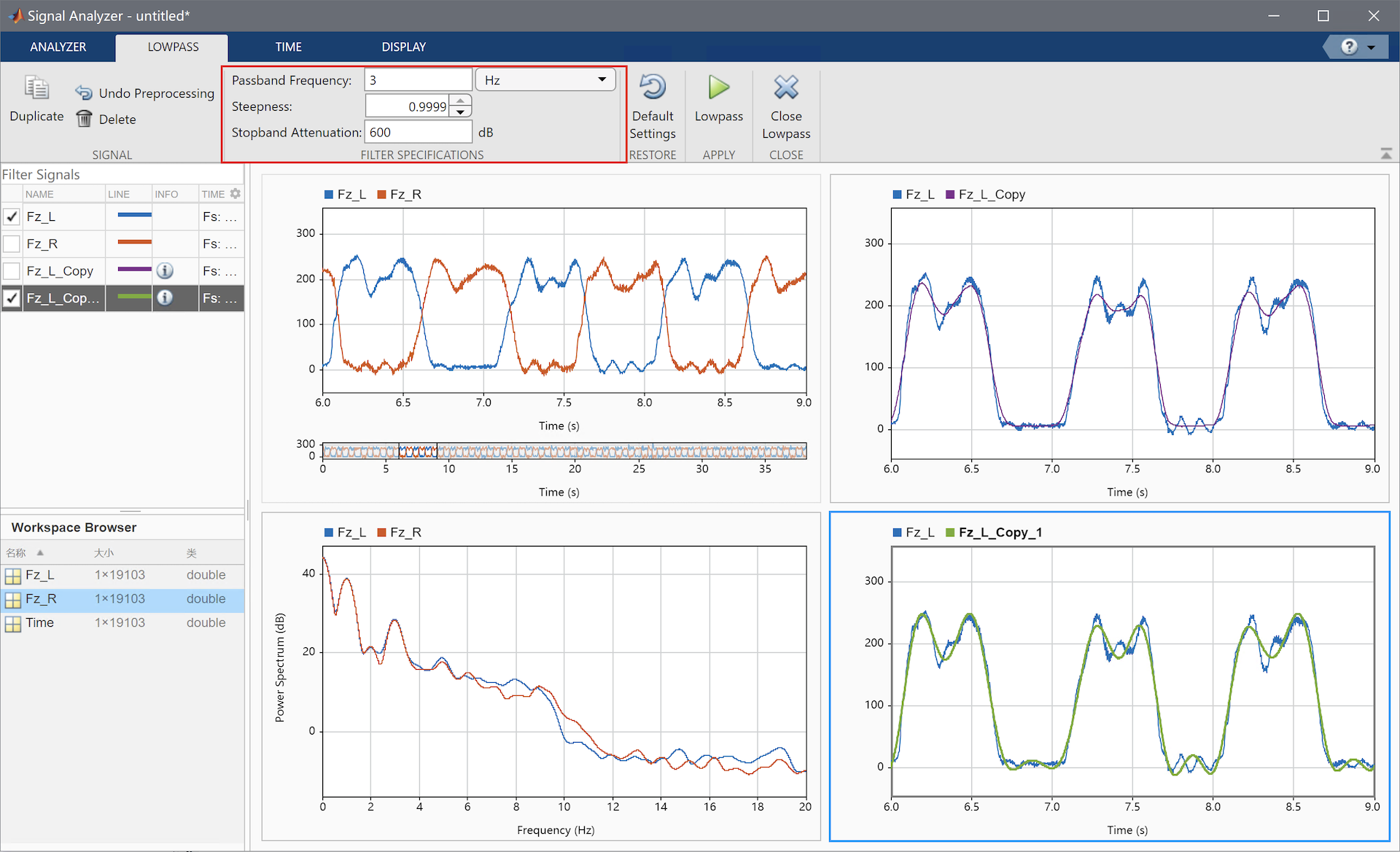

拷贝原始数据到新的变量,并进行低通滤波
![Untitled](/2021/10/08/4-Tutorials/Software/Matlab%20Signal%20Analyzer/7.png)
![Untitled](/2021/10/08/4-Tutorials/Software/Matlab%20Signal%20Analyzer/8.png)
